工业以太网电缆CAT.5e 2*2*22AWG星绞profinet type A类型 B类型 C类型
1:现货 4芯星绞Profinet Type A (AWG22/1)
/2*2*22AWG1 PVC 100ohm 100MHZ 6.5mm 绿色
2:现货 4芯星绞Profinet Type B (AWG22/7) /
2*2*22AWG7 PVC 100ohm 100MHZ 6.5mm 绿色
3: 现货 4芯星绞Profinet Type C (AWG22/19) /
2*2*22AWG19 PUR 100ohm 100MHZ 6.5mm 绿色
工业以太网电缆

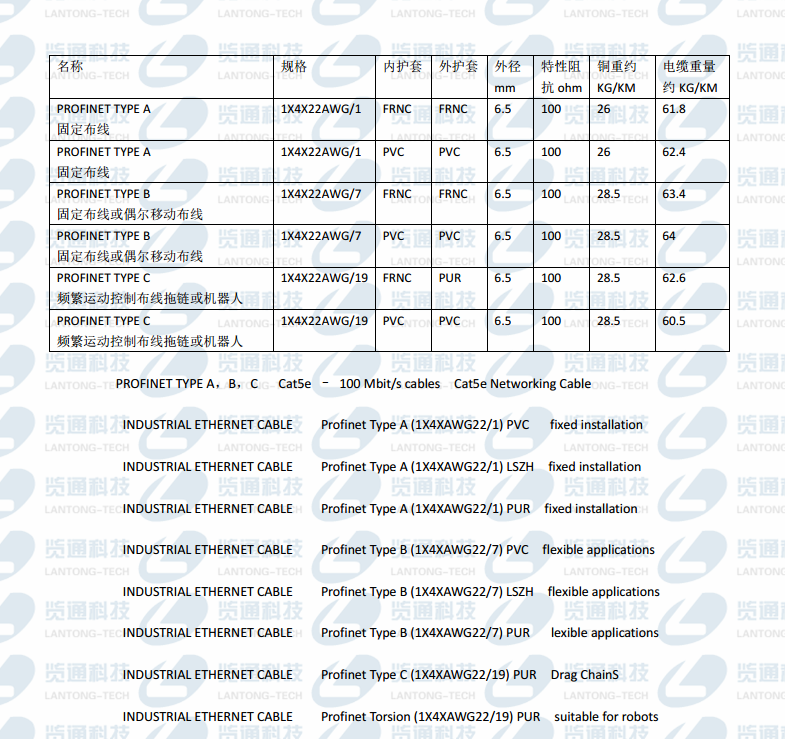

INDUSTRIAL ETHERNET PROFINET TYPE C 4X22AWG/19 100ohm 传输速率100Mhz
INDUSTRIAL ETHERNET PROFINET TYPE B 4X22AWG/7 100ohm 传输速率100Mhz
INDUSTRIAL ETHERNET PROFINET TYPE A 4X22AWG/1 100ohm 传输速率100Mhz
工业以太网电缆产品应用
PROFINET协议,用于工业以太网场合应用,如机器,设备,仪器和控制柜等的布线,适用于拖链应用或移动适用。适用于机器人运动控制场合应用。
——温度范围
固定应用:
PVC/PUR:-40℃~80℃
移动应用:
PVC:-5℃~70℃
PUR:-20℃~70℃
——测试电压
2000V/min(AC)
工业以太网电缆
——特性阻抗
100±15Ω
——导体直流电阻(20℃)
≤60Ω/km
——弯曲半径
固定应用:
8D(D=电缆直径)
移动应用:
15D(D=电缆直径)
工业以太网电缆电缆结构
导体:绞合镀锡铜导体
绝缘:PE
颜色:白色,橙色,蓝色,黄色 四芯式绞合
内护套:PVC 或者 FRNC
屏蔽:铝箔包裹加镀锡铜编织
外护套:PVC 或者PUR
颜色:绿色
