PROFINET网线颜色意义
来源:PROFINET网线颜色意义 | 作者:PROFINET网线颜色意义 | 发布时间: 35天前 | 154 次浏览 | 分享到:
PROFINET网线颜色意义
PROFINET网线颜色意义
profinet传输介质和连接器

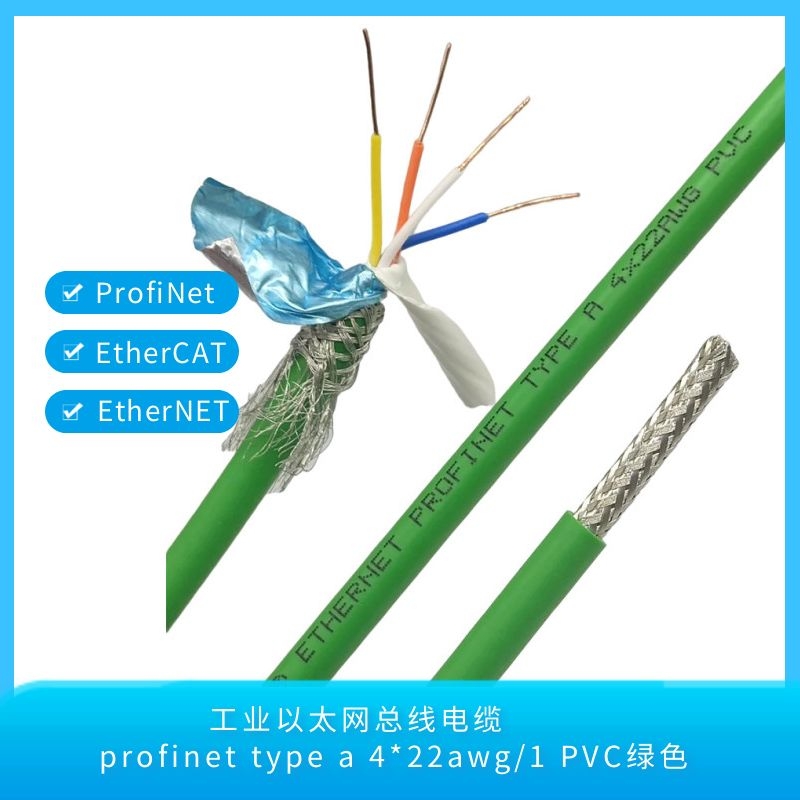

1:profinet传输介质profinet网线 目前PROFINET支持百兆以太网100BASE-TX,采用绿色护套,4芯屏蔽网线4X22AWG,芯线颜色为,白色,黄色,蓝色,橘色,屏蔽层为铝箔屏蔽加镀锡铜网编织屏蔽,作为短距离信号传输
目前型号规格为见下图

Profinet以太网电缆TYPE A

1x4x22awg

绿色pvc护套

Profinet以太网电缆TYPE B

1x4x22awg

绿色pvc护套

Profinet以太网电缆TYPE C

1x4x22awg

绿色pur护套








黄色/橘色用于发送信号,白色/蓝色用于接收信号。

PROFINET颜色意义

2:PROFINET连接器
有RJ45连接器,M12连接器,混合连接器

3:PROFINET工业以太网线与连接器的连接方法

名称

功能

导线颜色

RJ45

M12

TD+

发送数据

1

1

TD-

发送数据

2

3

RD+

接收数据

3

2

RD-

接收数据

6

4




















profinet网线颜色意义
