ProfiNet Type B Bus Cable-Flexible
来源:Bus Cable-Flexible | 作者:ProfiNet Type B | 发布时间: 27天前 | 66 次浏览 | 分享到:
ProfiNet Type B Bus Cable-Flexible,工业以太网通讯屏蔽柔性电缆网线
ETHERNET PROFINET TYPE B 1X4X22AWG/7 100ohm 100MHZ

工业以太网通讯屏蔽柔性电缆网线 ProfiNet Type B Bus Cable-Flexible

ETHERNET  PROFINET  TYPE B 1X4X22AWG/7 100ohm 100MHZ



产品应用

专为PROFINET协议设计,用于广泛的工业以太网场合应用,如机器,设备,仪器和控制柜等的布线,

性能符合CAT5e.适用于固定应用或者偶尔移动应用。可适用于 EtherCAT EtherNet/IP 应用

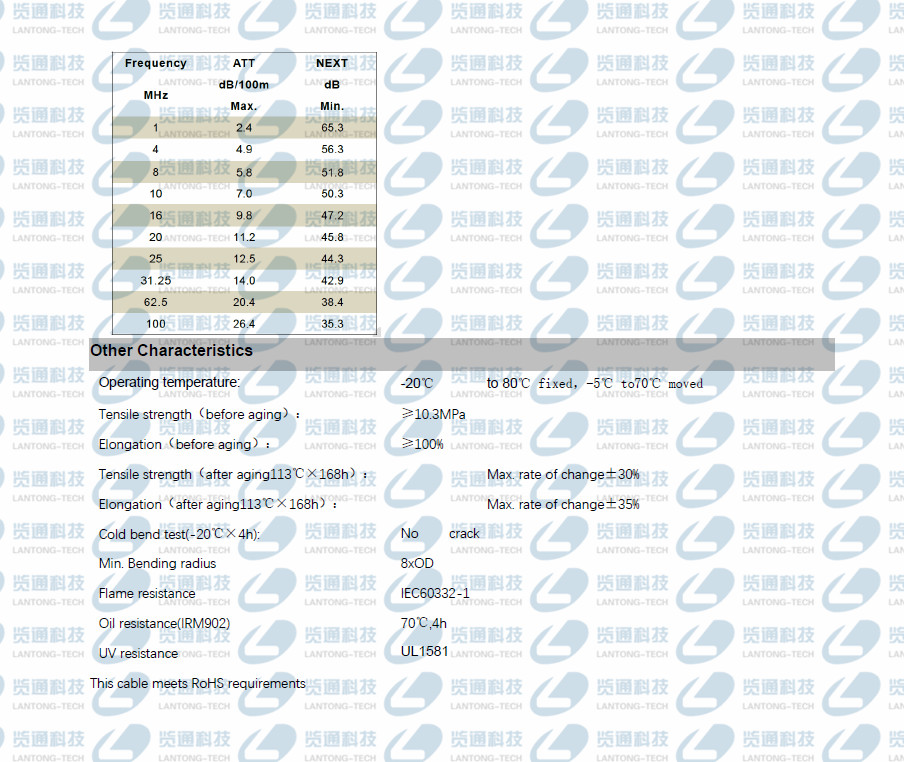

——温度范围

固定应用:

PVC:-20~70

FRNC:-40~80

 ProfiNet Type B Bus Cable-Flexible

偶尔移动:

PVC:-5~60

FRNC:-40~80



——测试电压

2000V/min(AC

 ——特性阻抗

100±15Ω

——绝缘电阻

5GΩkm

——导体直流电阻(20℃)

60Ω/km

——最小弯曲半径

固定应用:

8D(D=电缆直径)

偶尔移动:

15D(D=电缆直径)

 ProfiNet Type B Bus Cable-Flexible

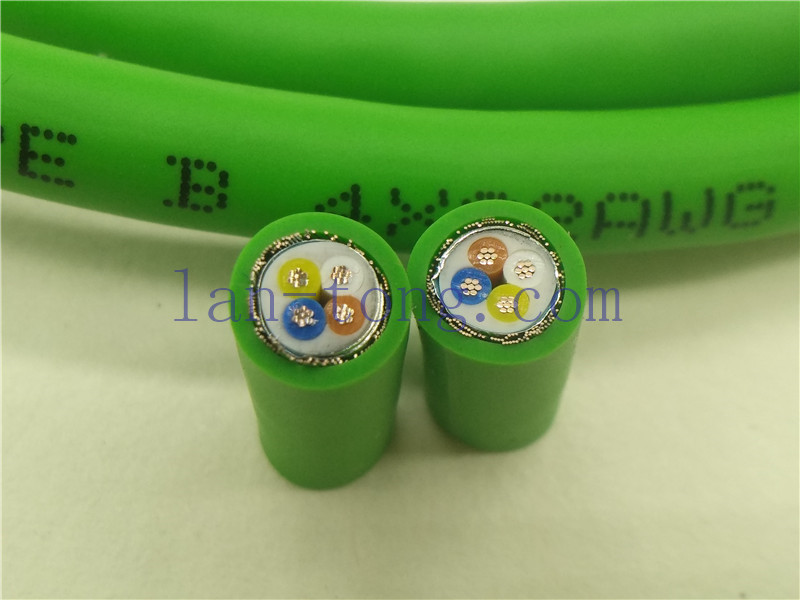

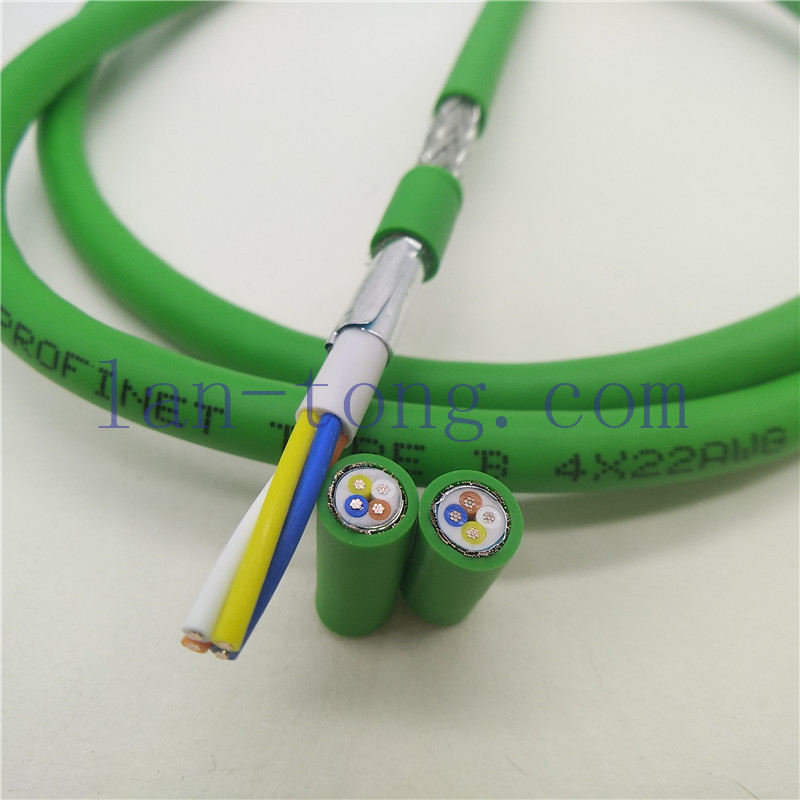

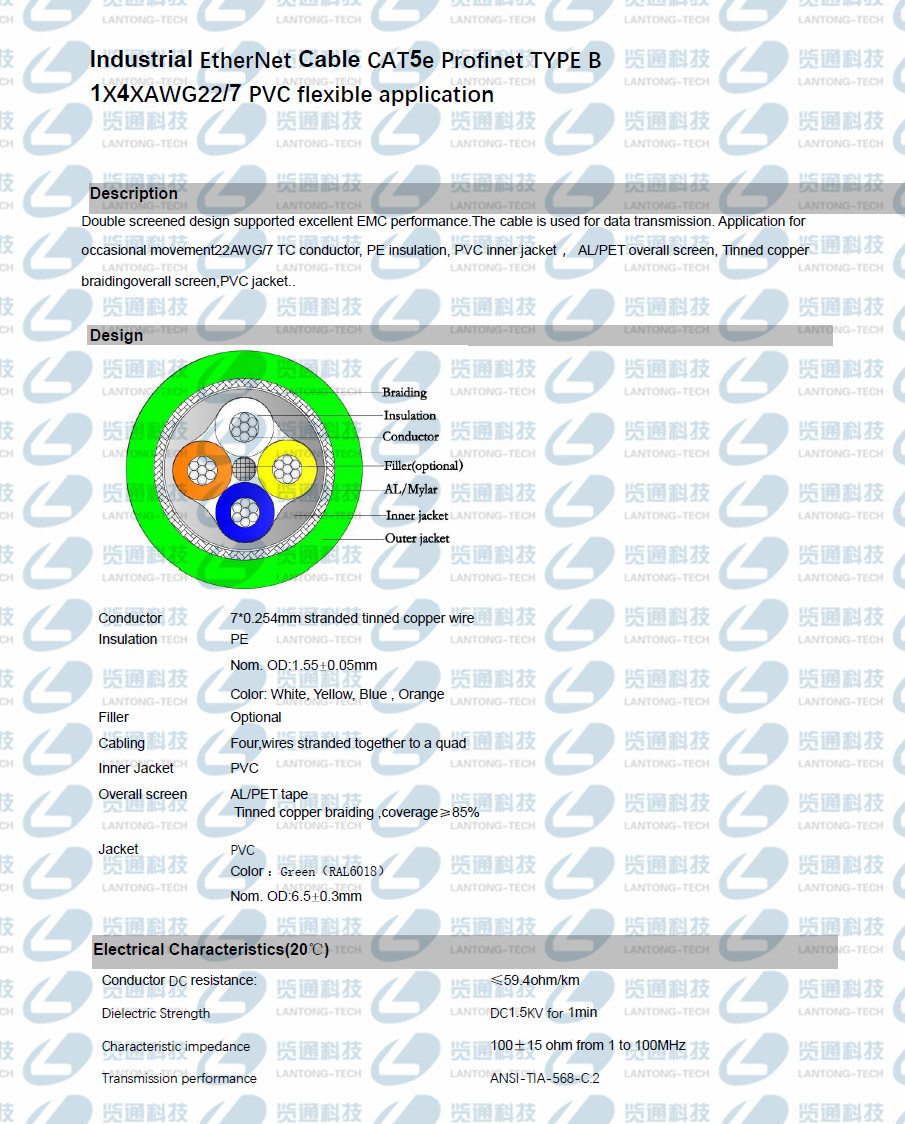

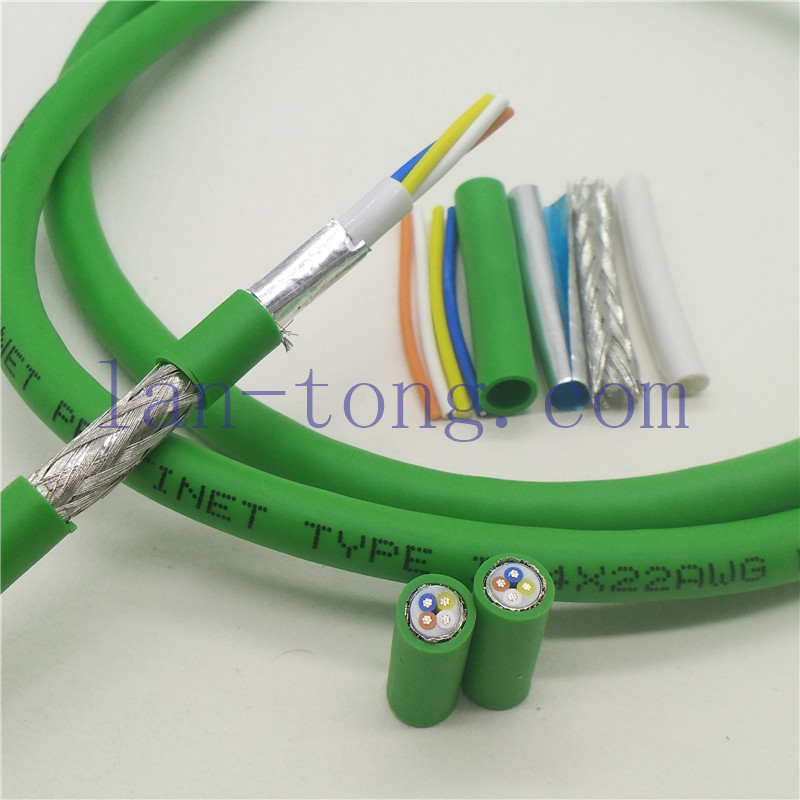

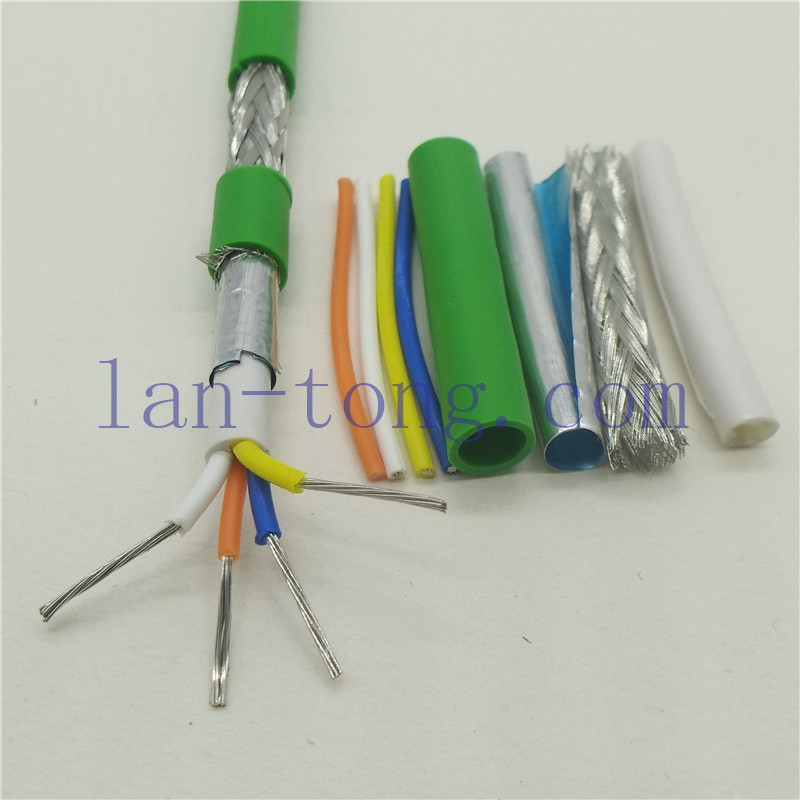

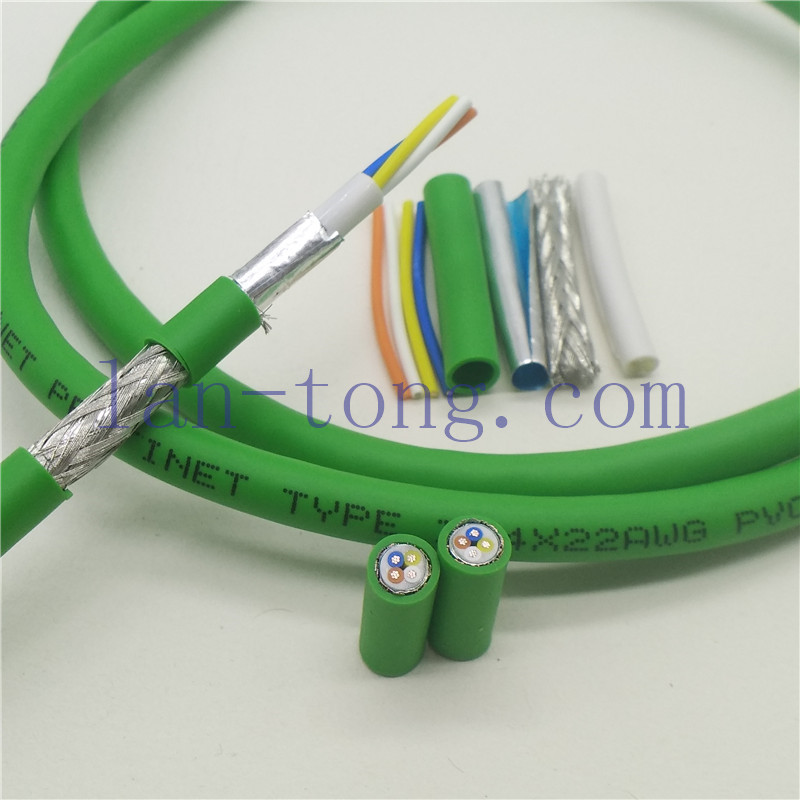

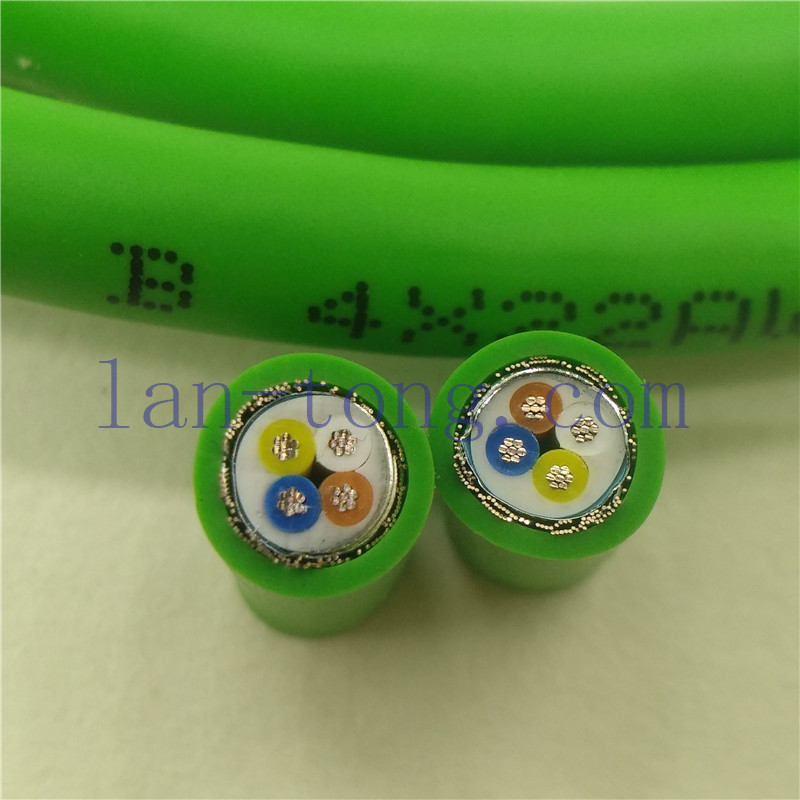

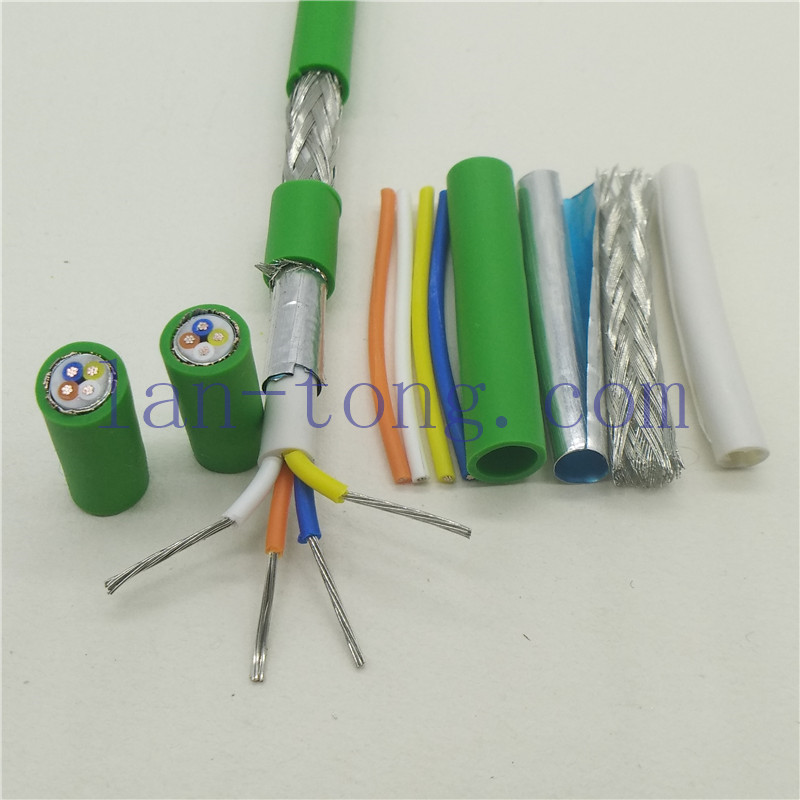

电缆结构

导体:铜导体

绝缘:PE

颜色:白,黄,蓝,橘

屏蔽:铝箔屏蔽加镀锡铜编织

颜色:绿色(近似RAL6018

特点:

阻燃性满足IEC603321

具有良好的抗外部电磁干扰能力

稳定的传输性能

 ProfiNet Type B Bus Cable-Flexible





名称

规格

内护套

外护套

外径mm

特性阻抗ohm

铜重约KG/KM

电缆重量约KG/KM

PROFINET TYPE B

1X4X22AWG/7

FRNC

FRNC

6.5

100

28.5

63.4

PROFINET TYPE B

1X4X22AWG/7

PVC

PVC

6.5

100

28.5

64
