devicebus用devicenet2xAWG24+2xAWG22通讯屏蔽电缆线DVN24细缆
来源:devicenet专用通讯屏蔽线 | 作者:devicenet用通讯屏蔽线 | 发布时间: 2270天前 | 2073 次浏览 | 分享到:
devicebus用devicenet2xAWG24+2xAWG22通讯屏蔽电缆线DVN24细缆
devicebus用devicenet2xAWG24+2xAWG22通讯屏蔽电缆线DVN24细缆

BUS CABLE  DeviceNet  devicenet用通讯屏蔽线



 产品应用

DeviceNet 总线系统,用于工业设备的连接。一对线传输数据,一对线供电。适用于固定或偶尔移动。



——温度范围固定应用:devicenet专用通讯屏蔽线

PVC:-40℃~70℃

LSZH/PUR-40℃~80℃



移动应用:

PVC:-5℃~60℃

LSZH: -5℃~60℃

PUR: -20℃~70℃



——测试电压



1500V/min(AC)

——特性阻抗

120±15Ω@1KHz

——额定电压

300V

——绝缘电阻

24AWG≥≥1GΩ.km

22AWG≥≥10M.km

——弯曲半径



固定应用:devicenet专用通讯屏蔽线

15D(D=电缆直径)

偶尔移动:

15D(D=电缆直径)

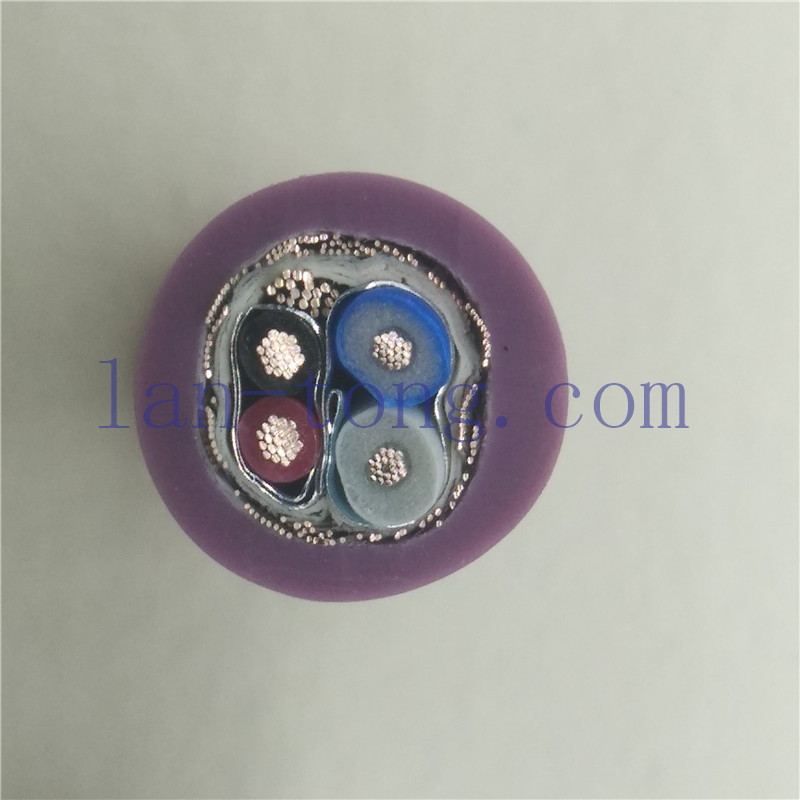

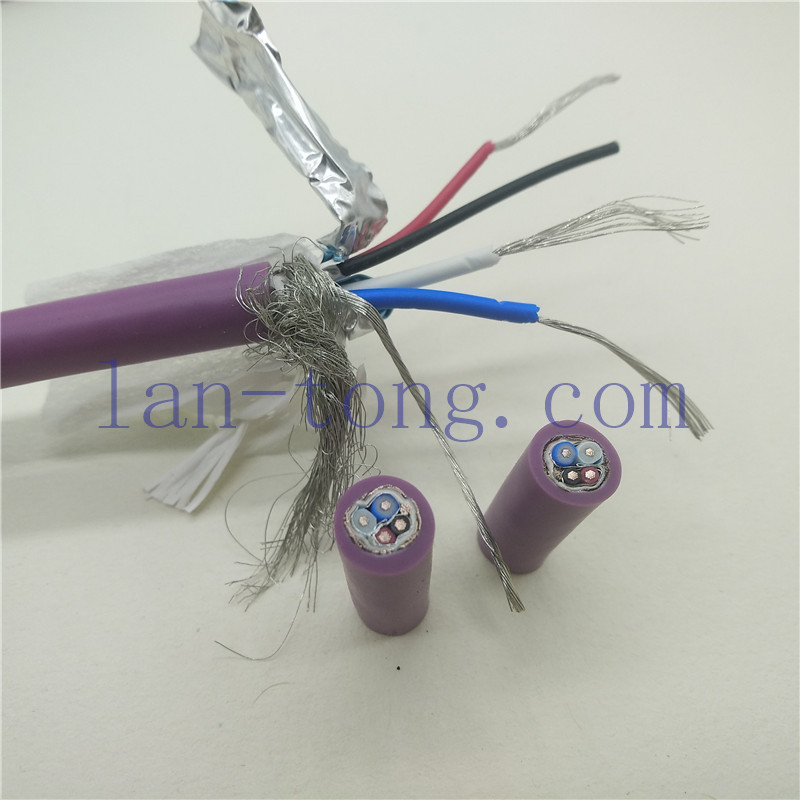

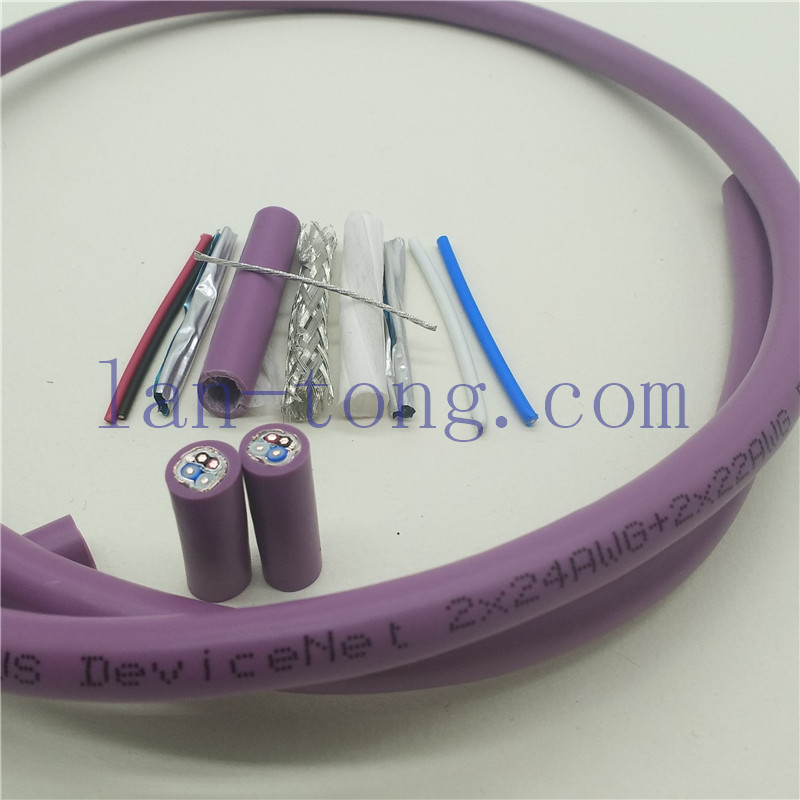

电缆结构devicenet专用通讯屏蔽线

导体:精细绞合镀锡铜铜导体

绝缘:发泡PE24AWG),PE22AWG

颜色:白,蓝(24AWG),红,黑(22AWG)屏蔽:线对屏蔽,镀锡铜总编织颜色:紫色




产品名称

规格

护套

近似外径 mm

DeviceNet 总线电缆(细缆)

1x2xAWG24+1x2xAWG22

PVC

7.0

DeviceNet 总线电缆(细缆)

1x2xAWG24+1x2xAWG22

LSZH

7.0

DeviceNet 总线电缆(细缆)

1x2xAWG24+1x2xAWG22

PUR

7.0

DeviceNet 总线电缆()

1x2xAWG18+1x2xAWG15

PVC

12.5

DeviceNet 总线电缆()

1x2xAWG18+1x2xAWG15

LSZH

12.5

DeviceNet 总线电缆(

1x2xAWG18+1x2xAWG15

PUR

12.5

DeviceNet 总线电缆()

1x2xAWG18+1x2xAWG16

PVC

12.5

DeviceNet 总线电缆()

1x2xAWG18+1x2xAWG16

LSZH

12.5

DeviceNet 总线电缆(

1x2xAWG18+1x2xAWG16

PUR

12.5
