工业级用四芯ethercat profinet pn通讯屏蔽网线 pn通讯线 profinet通讯线 ethercat通讯线 工业四芯网线 工业屏蔽网线 pn通信线 profinet通信线 ethercat通信线

profinet布线指南定义了三种用于铜缆的电缆类型，profinet type a b c类型三种工业以太网线电缆

PROFINET TYPE A/B/C,CAT5e RJ45 M12工业以太网电缆 Type A /固定布线 Type B /固定布线  Type C /可动布线用

profinet传输介质 目前profinet支持百兆工业以太网100BASE-TX，采用两对双绞屏蔽线（星绞结构4x22awg或者2x2x22awg）

通常分为 A类型 单股铜丝 用于固定布线，B类型多股软铜丝 用于偶尔移动柔性布线，C类型多股细铜丝用于机器人 拖链 坦克链等运动控制场合

根据使用环境不同 护套材质不同 比如 船用场合，风能风电场合 铠装直埋场合 铁路机车场合  拖缆 吊缆 拖令 机器人 及起重机等

pn通讯线常用护套材质为 pvc  PUR，其它材质为PE LSZH SHF等

profinet网线芯线颜色意义: 黄色TD+/橙色TD-用于发送信号，白色RD+/蓝色RD-用于接收信号

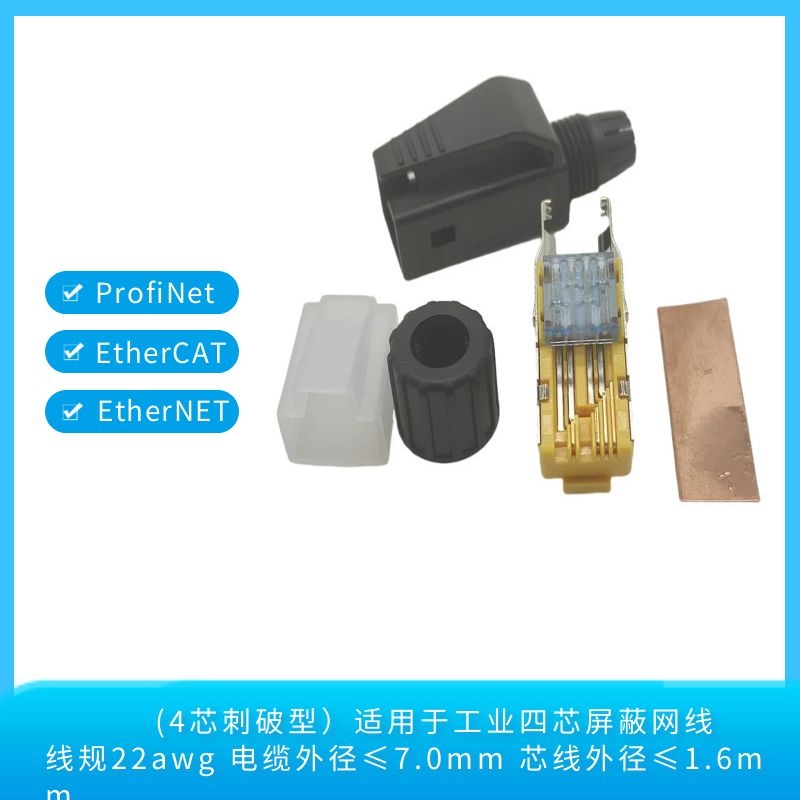

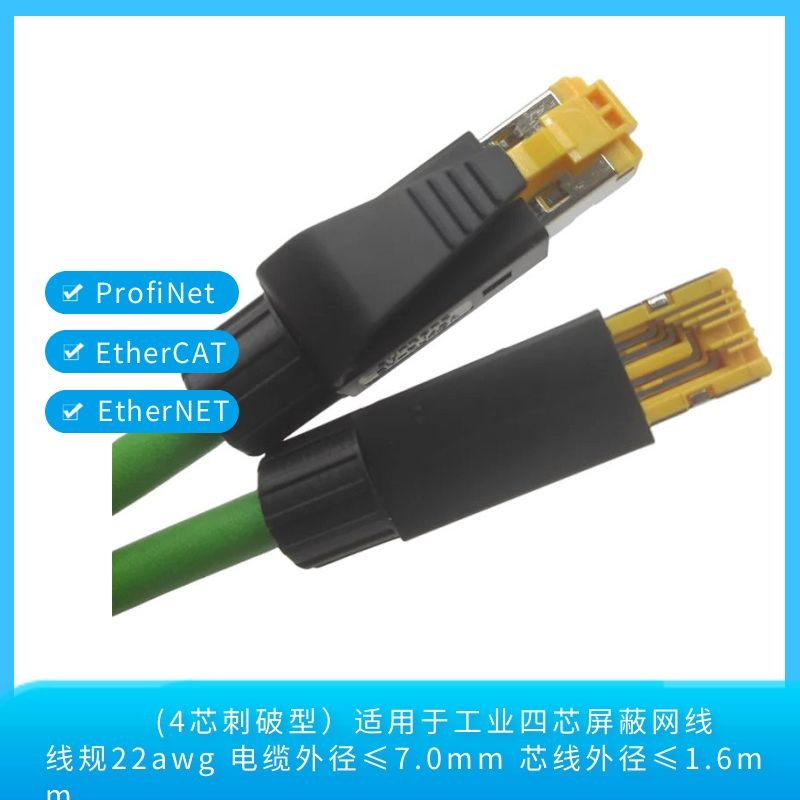

profinet四芯水晶头对应针数

R45 1 2 3 6针

M12 1 3 2 4针

pn通讯线工业以太网通讯总线电缆网线

 Industrial Ethernet cable  PROFINET  TYPE A类型  B类型 C类型 4x22awg 绿色

1：profinet type a类型 4x22awg/1 pvc绿色  用于固定布线场合

2：profinet type b类型  4x22awg/7 pvc绿色 用于偶尔移动柔性布线运动场合

3：profinet type c类型  4x22awg/19 pur绿色用于机器人 拖链 坦克链等长期频繁运动控制场合

pn通讯线产品应用

PROFINET协议，用于广泛的工业以太网场合应用，如机器，设备，仪器和控制柜等的布线，性能符合CAT5e.。可适用于 EtherCAT 和 EtherNet/IP Profinet等工业以太网通讯协议应用

——温度范围

耐温等级：

PVC:-40℃~80℃

PUR:-40℃~80℃

——测试电压

2000V/min(AC）

 ——特性阻抗

100±15Ω

——绝缘电阻

≥5GΩkm

——导体直流电阻（20℃）

≤60Ω/km

——导体：

 1：a类型 ：实心裸铜导体4*22awg/1 铜丝近似直径：0.64mm  截面积0.34mm²

 2：b类型 ：绞合镀锡铜导体 4*22awg/7 截面积0.34mm² （7/0.25镀锡铜丝）

 2：c类型 ：绞合镀锡铜导体 4*22awg/19 截面积0.34mm²（19根0.15镀锡铜丝）

——绝缘材质：HDPE

——芯线颜色：白色，黄色，蓝色，橙色 四芯星绞结构

——内护套材质颜色:

 1：a类型 ：PVC 白色

 2：b类型 ：PVC 白色

 2：c类型 ：FRNC 白色

——屏蔽：双屏蔽铝箔屏蔽加镀锡铜编织 密度85%

——外护套材质颜色:

 1：a类型 ：PVC 绿色

 2：b类型 ：PVC 绿色

 2：c类型 ：PUR 绿色

——外护套颜色：绿色（近似RAL6018）

——近似外径:6.5mm
