INDUSTRIAL ETHERNET CABLE Profinet Type C (1X4XAWG22/19) PUR continuously flexible
来源:Profinet Type C (1X4XAWG22/19) PUR | 作者:Profinet Type C (1X4XAWG22/19) PUR | 发布时间: 778天前 | 414 次浏览 | 分享到:
INDUSTRIAL ETHERNET CABLE Profinet Type C (1X4XAWG22/19) PUR continuously flexible
 INDUSTRIAL ETHERNET CABLE  Profinet Type C (1X4XAWG22/19) PUR   continuously flexible

PROFINET Cat5e – 100 Mbit/s cables  Cat5e Networking Cable
 INDUSTRIAL ETHERNET CABLE   Profinet Type A (1X4XAWG22/1) PVC   for fixed installation
 INDUSTRIAL ETHERNET CABLE   Profinet Type A (1X4XAWG22/1) LSZH  for fixed installation
 INDUSTRIAL ETHERNET CABLE   Profinet Type A (1X4XAWG22/1) PUR    for fixed installation
 INDUSTRIAL ETHERNET CABLE   Profinet Type B (1X4XAWG22/7) PVC    for flexible applications
 INDUSTRIAL ETHERNET CABLE   Profinet Type B (1X4XAWG22/7)  LSZH  for flexible applications
 INDUSTRIAL ETHERNET CABLE  Profinet Type B (1X4XAWG22/7) PUR     for flexible applications
 INDUSTRIAL ETHERNET CABLE  Profinet Type C (1X4XAWG22/19) PUR   continuously flexible, suitable for cable tracks
 INDUSTRIAL ETHERNET CABLE  Profinet Torsion (1X4XAWG22/19) PUR suitable for robots

名称

规格

内护套

外护套

外径mm

特性阻抗ohm

铜重约KG/KM

电缆重量约KG/KM

PROFINET TYPE A

固定布线

1X4X22AWG/1

FRNC

FRNC

6.5

100

26

61.8

PROFINET TYPE A

固定布线

1X4X22AWG/1

PVC

PVC

6.5

100

26

62.4

PROFINET TYPE B

固定布线或偶尔移动布线

1X4X22AWG/7

FRNC

FRNC

6.5

100

28.5

63.4

PROFINET TYPE B固定布线或偶尔移动布线

1X4X22AWG/7

PVC

PVC

6.5

100

28.5

64

PROFINET TYPE C

频繁运动控制布线

1X4X22AWG/19

FRNC

PUR

6.5

100

28.5

62.6

PROFINET TYPE C

频繁运动控制布线

1X4X22AWG/19

PVC

PVC

6.5

100

28.5

60.5



高柔性耐弯曲拖链工业以太网通讯电缆屏蔽网线Profinet Type C (1X4XAWG22/19)

ETHERNET  PROFINET  TYPE C 4X22AWG/19  100ohm 传输速率100Mhz

产品应用

专为PROFINET协议设计,用于广泛的工业以太网场合应用,如机器,设备,仪器和控制柜等的布线,性能符合CAT5e.适用于拖链应用,或频繁移动适用。机器人运动控制场合, 可适用于 EtherCAT EtherNet/IP 应用

——温度范围

固定应用:

PVC/PUR:-40~80

移动应用:

PVC:-5~70

PUR:-20~70

——测试电压

2000V/min(AC

 ——特性阻抗

100±15Ω

——导体直流电阻(20℃)

60Ω/km

——最小弯曲半径

固定应用:

8D(D=电缆直径)

移动应用:

15D(D=电缆直径)

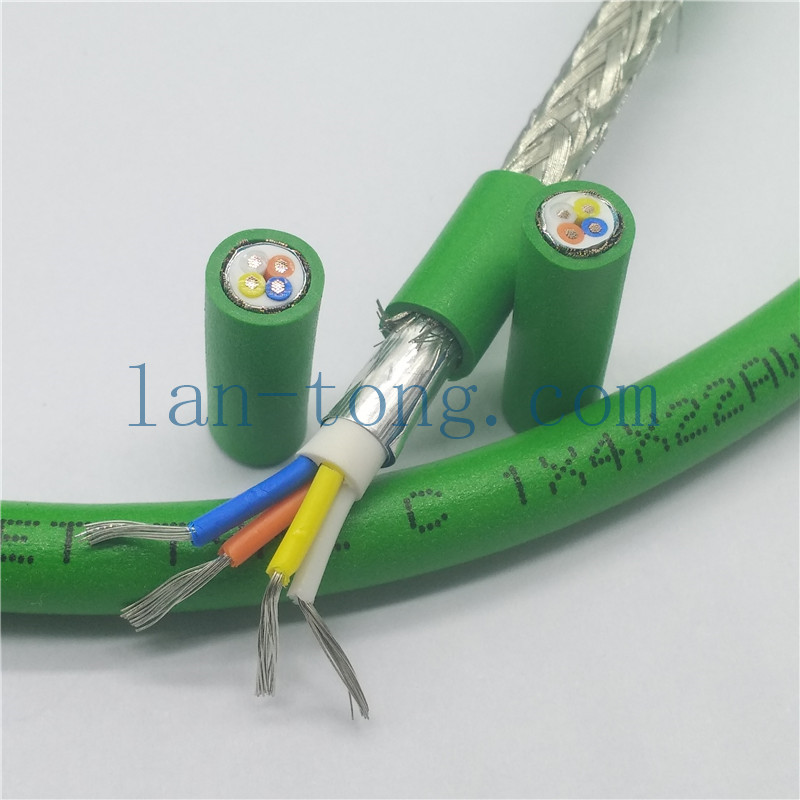

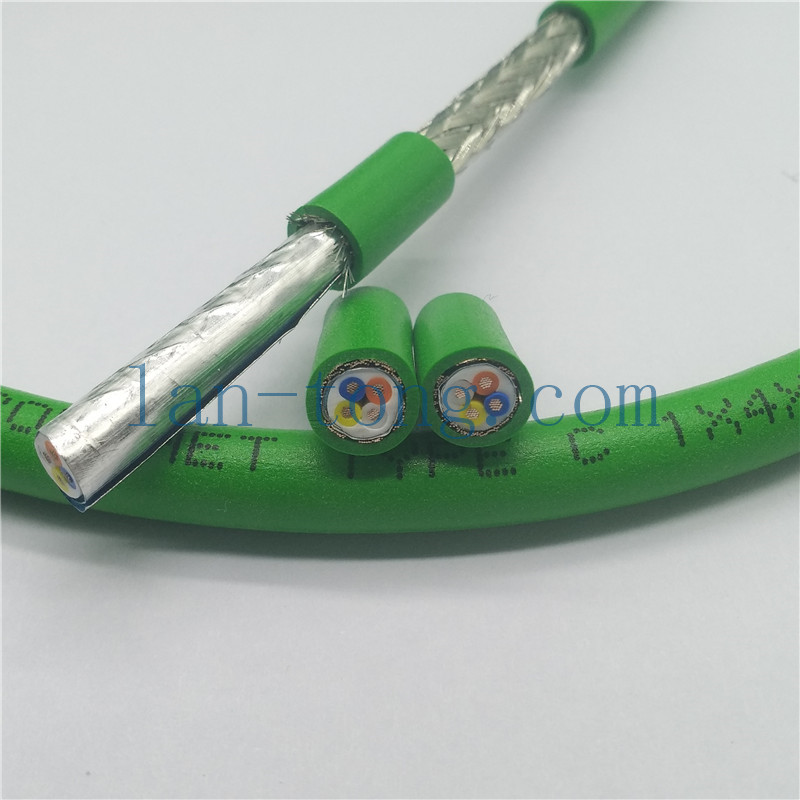

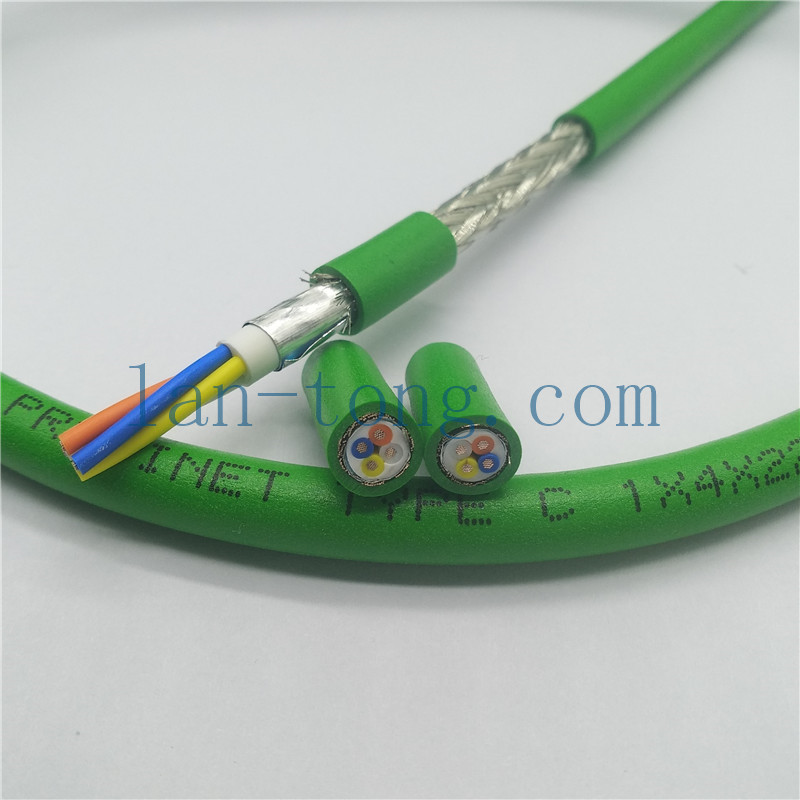

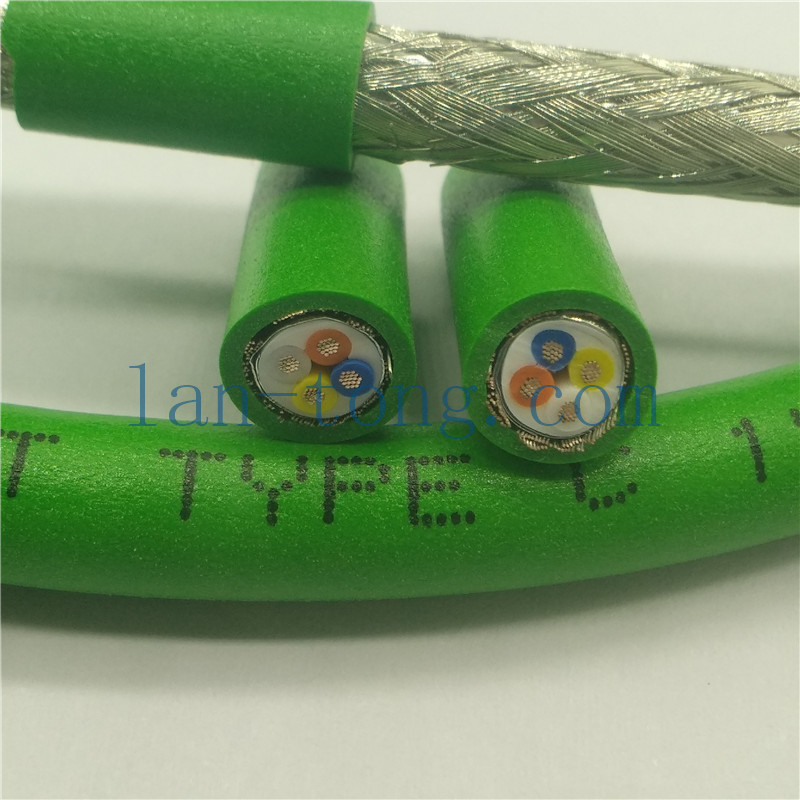

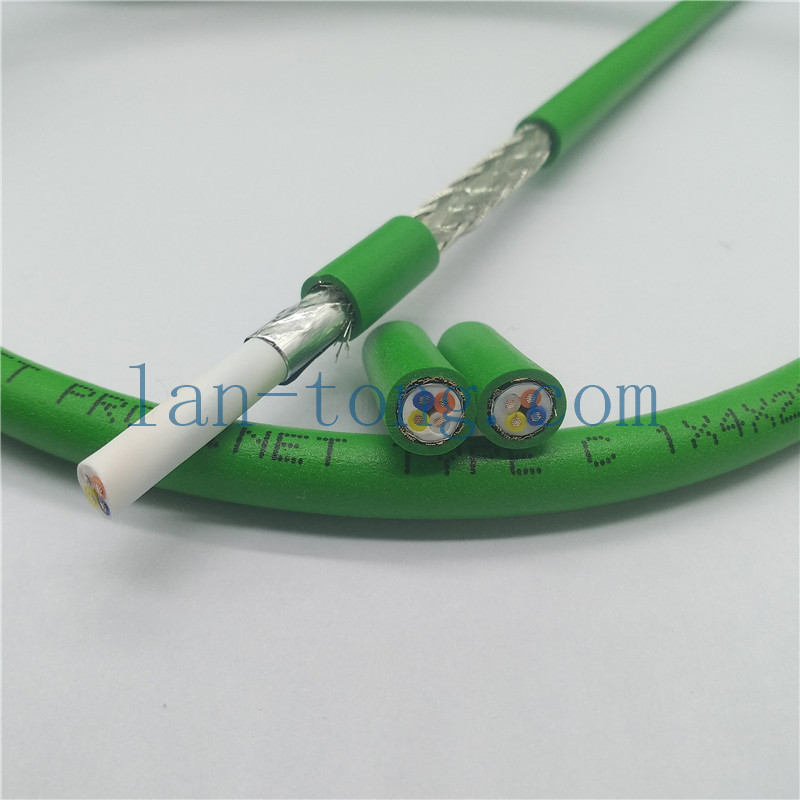

电缆结构Profinet Type C (1X4XAWG22/19)

导体:绞合镀锡铜导体

绝缘:PE

颜色:白,黄,蓝,橘

内护套:PVC 或者 FRNC

屏蔽:铝箔包裹加镀锡铜编织

外护套:PVC 或者PUR

颜色:绿色(近似RAL6018

特点:Profinet Type C (1X4XAWG22/19)

阻燃性满足IEC603321

具有很好的抗外部电磁干扰能力

稳定的传输性能,具有很好的柔韧性

PUR护套耐油 耐磨 耐水解 耐弯曲

 Profinet Type C (1X4XAWG22/19)





名称

规格

内护套

外护套

外径mm

特性阻抗ohm

铜重约KG/KM

电缆重量约KG/KM

PROFINET TYPE C

1*4*22AWG/19

FRNC

PUR

6.5

100

28.5

62.6

PROFINET TYPE C

1*4*22AWG/19

PVC

PVC

6.5

100

28.5

60.5
