INDUSTRIAL ETHERNET CABLE Profinet Type B (1X4XAWG22/7) PVC for flexible applications
来源:Profinet Type B (1X4XAWG22/7) | 作者:Profinet Type B (1X4XAWG22/7) | 发布时间: 832天前 | 752 次浏览 | 分享到:
INDUSTRIAL ETHERNET CABLE Profinet Type B (1X4XAWG22/7) PVC for flexible applications

 INDUSTRIAL ETHERNET CABLE   Profinet Type B (1X4XAWG22/7) PVC    for flexible applications
PROFINET Cat5e – 100 Mbit/s cables  Cat5e Networking Cable
 INDUSTRIAL ETHERNET CABLE   Profinet Type A (1X4XAWG22/1) PVC   for fixed installation
 INDUSTRIAL ETHERNET CABLE   Profinet Type A (1X4XAWG22/1) LSZH  for fixed installation
 INDUSTRIAL ETHERNET CABLE   Profinet Type A (1X4XAWG22/1) PUR    for fixed installation
 INDUSTRIAL ETHERNET CABLE   Profinet Type B (1X4XAWG22/7) PVC    for flexible applications
 INDUSTRIAL ETHERNET CABLE   Profinet Type B (1X4XAWG22/7)  LSZH  for flexible applications
 INDUSTRIAL ETHERNET CABLE  Profinet Type B (1X4XAWG22/7) PUR     for flexible applications
 INDUSTRIAL ETHERNET CABLE  Profinet Type C (1X4XAWG22/19) PUR   continuously flexible, suitable for cable tracks
 INDUSTRIAL ETHERNET CABLE  Profinet Torsion (1X4XAWG22/19) PUR suitable for robots


Profinet Type B (1X4XAWG22/7)

名称

规格

内护套

外护套

外径mm

特性阻抗ohm

铜重约KG/KM

电缆重量约KG/KM

PROFINET TYPE A

固定布线

1X4X22AWG/1

FRNC

FRNC

6.5

100

26

61.8

PROFINET TYPE A

固定布线

1X4X22AWG/1

PVC

PVC

6.5

100

26

62.4

PROFINET TYPE B

固定布线或偶尔移动布线

1X4X22AWG/7

FRNC

FRNC

6.5

100

28.5

63.4

PROFINET TYPE B固定布线或偶尔移动布线

1X4X22AWG/7

PVC

PVC

6.5

100

28.5

64

PROFINET TYPE C

频繁运动控制布线

1X4X22AWG/19

FRNC

PUR

6.5

100

28.5

62.6

PROFINET TYPE C

频繁运动控制布线

1X4X22AWG/19

PVC

PVC

6.5

100

28.5

60.5

工业以太网通讯屏蔽柔性电缆网线

ETHERNET  PROFINET  TYPE B 1X4X22AWG/7 100ohm 100MHZ



产品应用Profinet Type B (1X4XAWG22/7)

PROFINET协议,用于广泛的工业以太网场合应用,如机器,设备,仪器和控制柜等的布线,适用于固定应用或者偶尔移动应用。

——温度范围

固定应用:

PVC:-20~70

偶尔移动:

PVC:-5~60

——测试电压

2000V/min(AC

 ——特性阻抗

100±15Ω

——绝缘电阻

5GΩkm

——导体直流电阻(20℃)

60Ω/km

——弯曲半径

固定应用:

8D(D=电缆直径)

偶尔移动:

15D(D=电缆直径)



电缆结构Profinet Type B (1X4XAWG22/7)

导体:铜导体

绝缘:PE

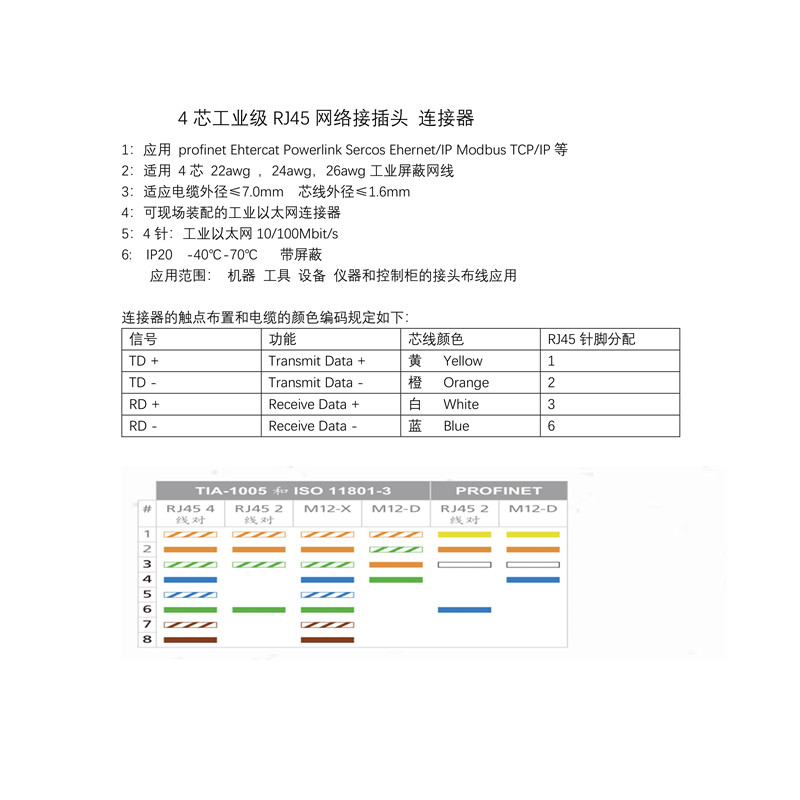

颜色:白,黄,蓝,橘

屏蔽:铝箔屏蔽加镀锡铜编织

颜色:绿色(近似RAL6018

特点:Profinet Type B (1X4XAWG22/7)








名称

规格

内护套

外护套

外径mm

特性阻抗ohm

铜重约KG/KM

电缆重量约KG/KM

PROFINET TYPE B

1X4X22AWG/7

FRNC

FRNC

6.5

100

28.5

63.4

PROFINET TYPE B

1X4X22AWG/7

PVC

PVC

6.5

100

28.5

64
