PROFINET网线颜色意义
profinet传输介质和连接器
PROFINET网线颜色意义,四芯profinet网线,ethercat网线,工业profinet网线,工业ethercat网线,pn通讯线
1：profinet传输介质profinet网线 ,采用绿色护套，4芯屏蔽网线4X22AWG，芯线颜色为,白色，黄色，蓝色，橘色，屏蔽层为铝箔屏蔽加镀锡铜网编织屏蔽，
目前型号规格为见下图 profinet常用通讯电缆三种类型
| profinet type a类型工业以太网电缆 | pvc绿色 | 4x22awg/1 | 固定布线 |
| profinet type b类型工业以太网电缆 | pvc绿色 | 4x22awg/7 | 偶尔移动布线 柔性布线 |
| profinet type c类型工业以太网电缆 | PUR绿色 | 4x22awg/19 | 长期频繁运动控制布线 |
PROFINET网线颜色意义
黄色/橘色用于发送信号，白色/蓝色用于接收信号。
2：PROFINET网线颜色意义PROFINET连接器

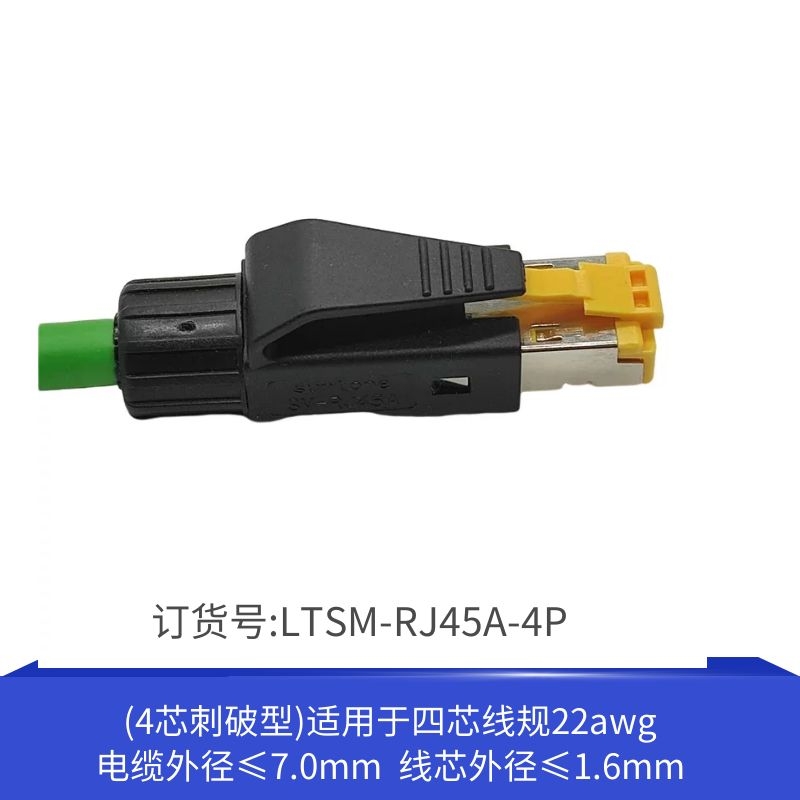

有RJ45连接器，M12连接器，混合连接器

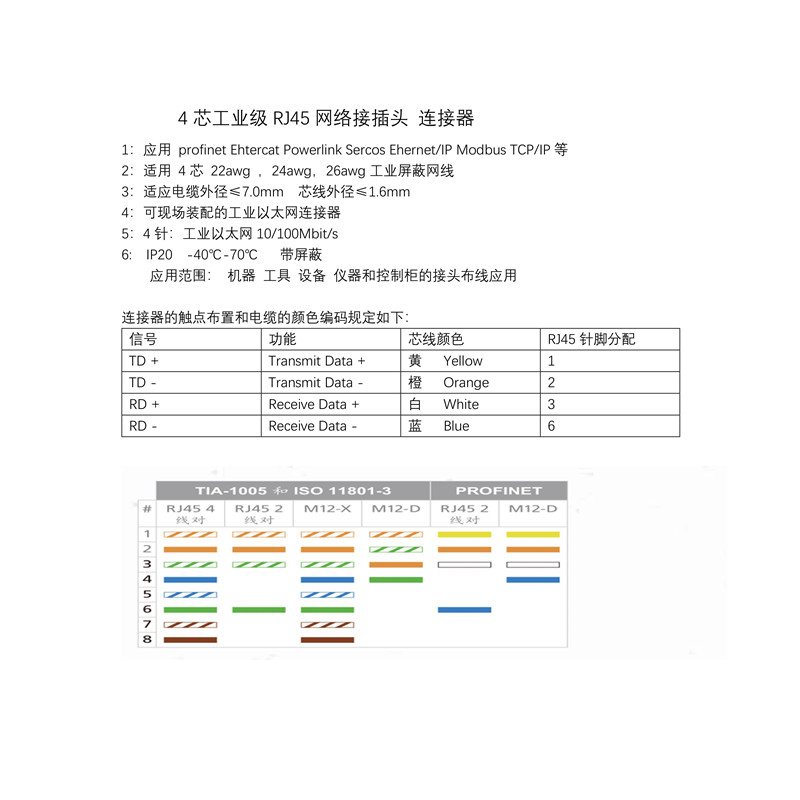

3：PROFINET网线颜色意义PROFINET工业以太网线与连接器的连接方法
名称
| 功能
| 导线颜色
| RJ45
| M12
|
TD+
| 发送数据
| 黄色
| 1
| 1
|
TD-
| 发送数据
| 橙色
| 2
| 3
|
RD+
| 接收数据
| 白色
| 3
| 2
|
RD-
| 接收数据
| 蓝色
| 6
| 4
|
