profinet TYPE C 工业以太网总线电缆
来源:profinet TYPE C 工业以太网总线电缆 | 作者:profinet TYPE C 工业以太网总线电缆 | 发布时间: 1379天前 | 797 次浏览 | 分享到:
profinet TYPE C 工业以太网总线电缆

PROFINET电缆,PROFInet TYPE C电缆,profinet TYPE C 工业以太网电缆,profinet TYPE C 工业以太网总线电缆

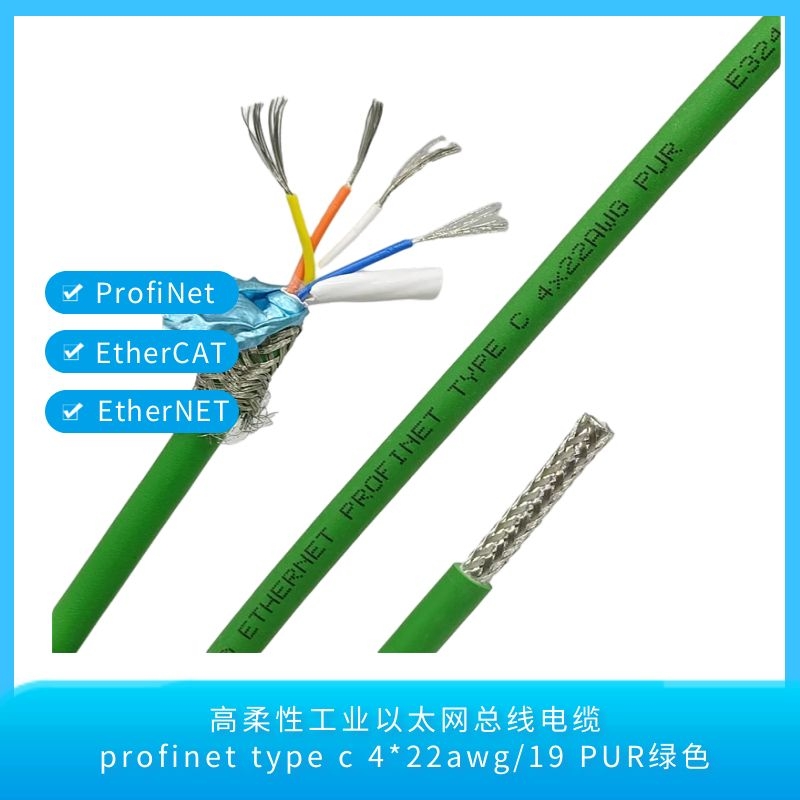

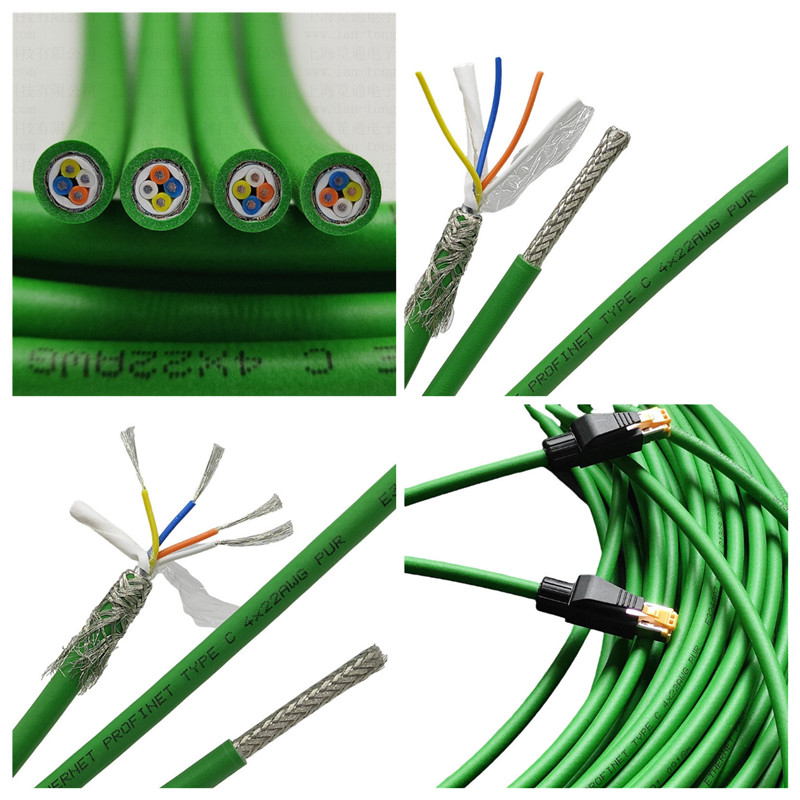

profinet TYPE C 工业以太网总线电缆高柔性耐弯曲拖链工业以太网通讯电缆屏蔽网线

ETHERNET  PROFINET  TYPE C 4X22AWG/19  100ohm 传输速率100Mhz

产品应用

PROFINET协议,用于广泛的工业以太网场合应用,如机器,设备,仪器和控制柜等的布线。适用于拖链应用或移动适用。机器人运动控制场合。

——温度范围

固定应用:

PVC/PUR:-40~80

移动应用:

PVC:-5~70

PUR:-20~70

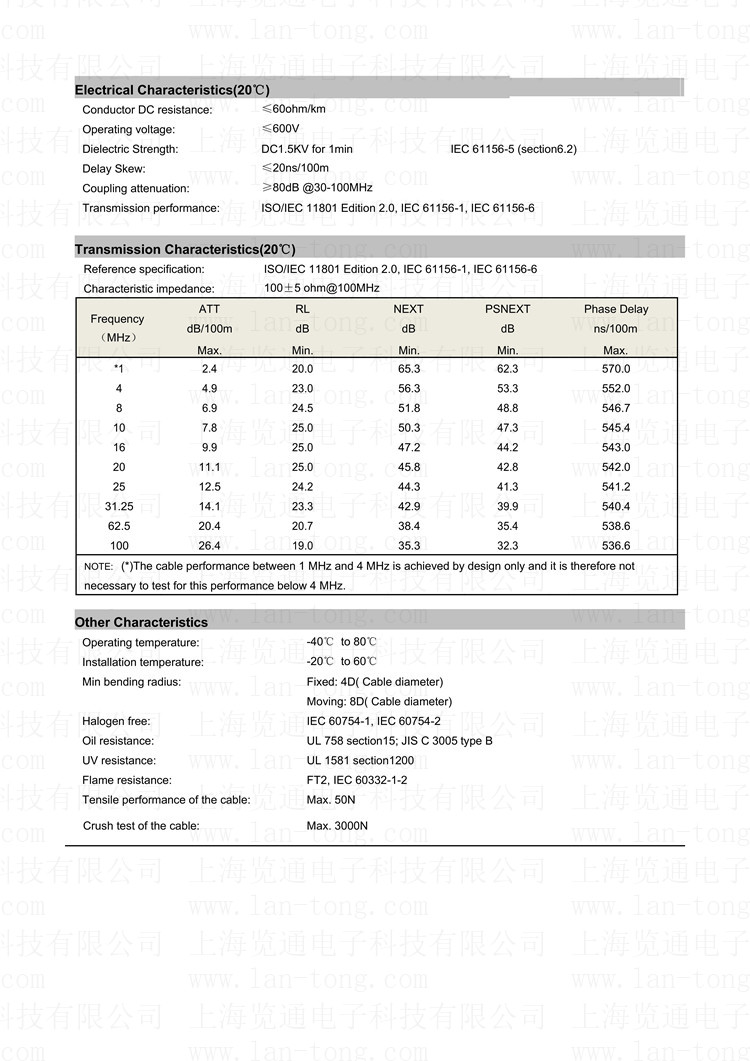

——测试电压

2000V/min(AC

profinet TYPE C 工业以太网总线电缆 ——特性阻抗

100±15Ω

——导体直流电阻(20℃)

60Ω/km

——弯曲半径

固定应用:

8D(D=电缆直径)

移动应用:

15D(D=电缆直径)

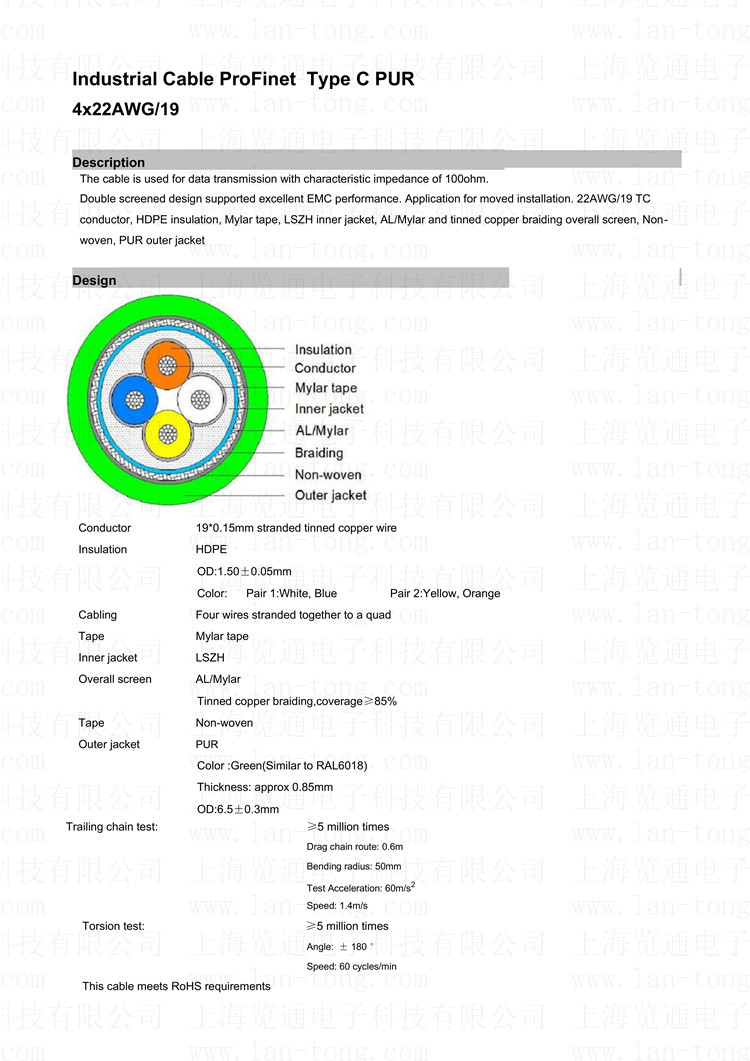

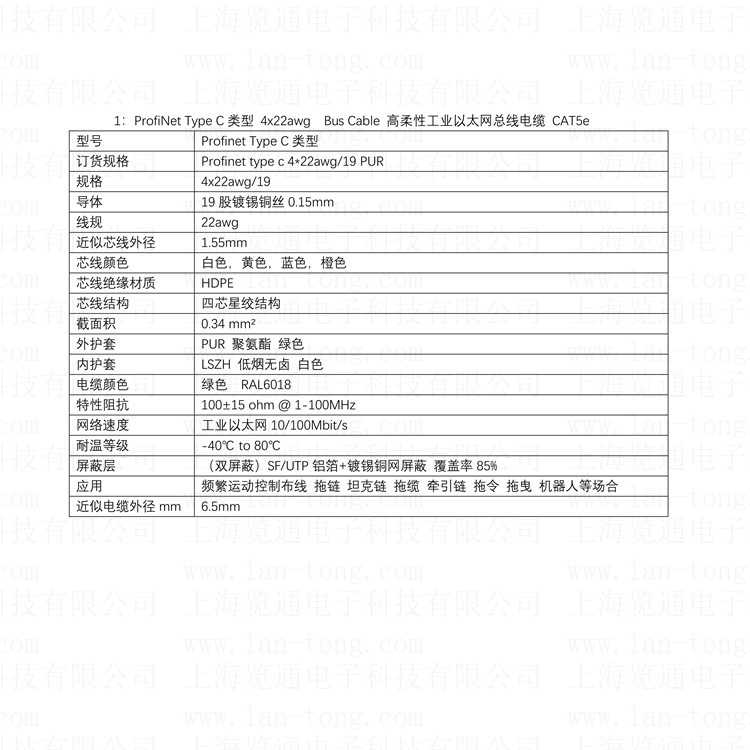

profinet TYPE C 工业以太网总线电缆电缆结构

导体:绞合镀锡铜导体

绝缘:PE

颜色:白,黄,蓝,橘

内护套:PVC 或者 FRNC

屏蔽:铝箔包裹加镀锡铜编织

外护套:PVC 或者PUR

颜色:绿色



profinet TYPE C 工业以太网总线电缆profinet TYPE C 工业以太网总线电缆profinet TYPE C 工业以太网总线电缆profinet TYPE C 工业以太网总线电缆profinet TYPE C 工业以太网总线电缆profinet TYPE C 工业以太网总线电缆





名称

规格

内护套

外护套

外径mm

特性阻抗ohm

铜重约KG/KM

电缆重量约KG/KM

PROFINET TYPE C

1*4*22AWG/19

FRNC

PUR

6.5

100

28.5

62.6

PROFINET TYPE C

1*4*22AWG/19

PVC

PVC

6.5

100

28.5

60.5
