ethercat profinet pn通讯线 profinet通讯线 ehtercat通讯线 pnet通讯线 pn通信线 profinet通信线 ehtercat通信线

profinet通讯布线指南定义了三种用于铜缆的通讯总线电缆类型，profinet type a b c类型三种工业以太网线通信电缆

PROFINET TYPE A/B/C,CAT5e RJ45 M12工业以太网总线电缆 Type A /固定布线 Type B /固定布线  Type C /可动布线用

profinet传输介质百兆工业以太网100BASE-TX，采用两对双绞屏蔽线（星绞结构4x22awg或者2x2x22awg）

通常分为 A类型 单股铜丝 用于固定布线，B类型多股软铜丝 用于偶尔移动柔性布线，C类型多股细铜丝用于机器人 拖链 坦克链等运动控制场合

PROFINET通讯线协议，用于广泛的工业以太网场合应用，如机器，设备，仪器和控制柜等的通讯布线.适用于固定应用或者偶尔移动应用或者机器人拖链频繁运动控制场合。
PROFINET CABLE Cat5e – 100 Mbit/s cables  Cat5e Networking Cable

ethercat profinet pn通讯线工业以太网通讯总线电缆网线

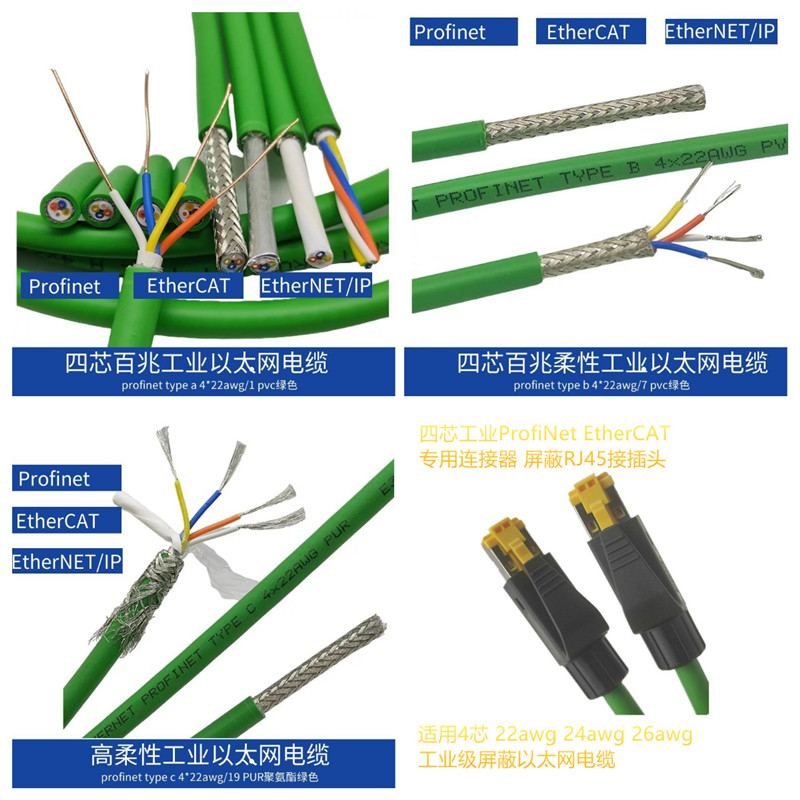

 Industrial Ethernet cable  PROFINET  TYPE A类型  B类型 C类型 4x22awg 绿色

1：profinet type a类型 4x22awg/1 pvc绿色  用于固定布线通讯场合

2：profinet type b类型  4x22awg/7 pvc绿色 用于偶尔移动柔性布线运动通讯场合

3：profinet type c类型  4x22awg/19 pur绿色用于机器人 拖链 坦克链等长期频繁运动控制通讯场合

产品应用

PROFINET通讯协议，用于广泛的工业以太网场合应用，如机器，设备，仪器和控制柜等的布线，性能符合CAT5e.。可适用于 EtherCAT 和 EtherNet/IP Profinet等工业以太网通讯协议应用

——温度范围

耐温等级：

PVC:-40℃~80℃

PUR:-40℃~80℃

——测试电压

2000V/min(AC）

 ——特性阻抗

100±15Ω

——绝缘电阻

≥5GΩkm

——导体直流电阻（20℃）

≤60Ω/km

——导体：

 1：a类型 ：实心裸铜导体4*22awg/1 铜丝近似直径：0.64mm  截面积0.34mm²

 2：b类型 ：绞合镀锡铜导体 4*22awg/7 截面积0.34mm² （7/0.25镀锡铜丝）

 2：c类型 ：绞合镀锡铜导体 4*22awg/19 截面积0.34mm²（19根0.15镀锡铜丝）

——绝缘材质：HDPE

——芯线颜色：白色，黄色，蓝色，橙色 四芯星绞结构

——内护套材质颜色:

 1：a类型 ：PVC 白色

 2：b类型 ：PVC 白色

 2：c类型 ：FRNC 白色

——屏蔽：双屏蔽铝箔屏蔽加镀锡铜编织 密度85%

ethercat profinet pn通讯线——外护套材质颜色:

 1：a类型 ：PVC 绿色

 2：b类型 ：PVC 绿色

 2：c类型 ：PUR 绿色

——外护套颜色：绿色（近似RAL6018）

——近似外径:6.5mm
