工业级专用profinet网线cat5 profinet· type a b c类型
来源:profinet网线cat5 | 作者:profinet网线cat5 | 发布时间: 218天前 | 389 次浏览 | 分享到:
工业级专用profinet网线cat5 profinet· type a b c类型 RJ45水晶头 连接器 接插头 PN通讯线 PN总线电缆
工业级专用profinet网线cat5 profinet type a b c类型工业以太网线电缆 profinet四芯网线 工业profinet网线 pn通讯线 profinet水晶头 profinet连接器 profinet网线接头 pn总线电缆
工业以太网线电缆 Type A /固定布线 ,Type B /固定布线  ,Type C /可动布线用
profinet传输介质 目前profinet支持百兆工业以太网100BASE-TX,采用两对双绞屏蔽线(星绞结构)通常分为 A类型 单股铜丝 用于固定布线,B类型多股软铜丝 用于偶尔移动柔性布线,C类型多股细铜丝用于 拖链 坦克链等运动控制场合
根据使用环境不同 护套材质不同 比如 船用场合,风能风电场合 铠装直埋场合 铁路机车场合  拖缆 吊缆 拖令 机器人 及起重机等
常用护套材质为 pvc PE LSZH PUR SHF1等
profinet网线芯线颜色意义: 黄色TD+/橙色TD-用于发送信号,白色RD+/蓝色RD-用于接收信号
profinet四芯水晶头对应针数
R45 1 2 3 6针
M12 1 3 2 4针
profinet网线cat5
profinet网线cat5

工业以太网通讯总线电缆网线

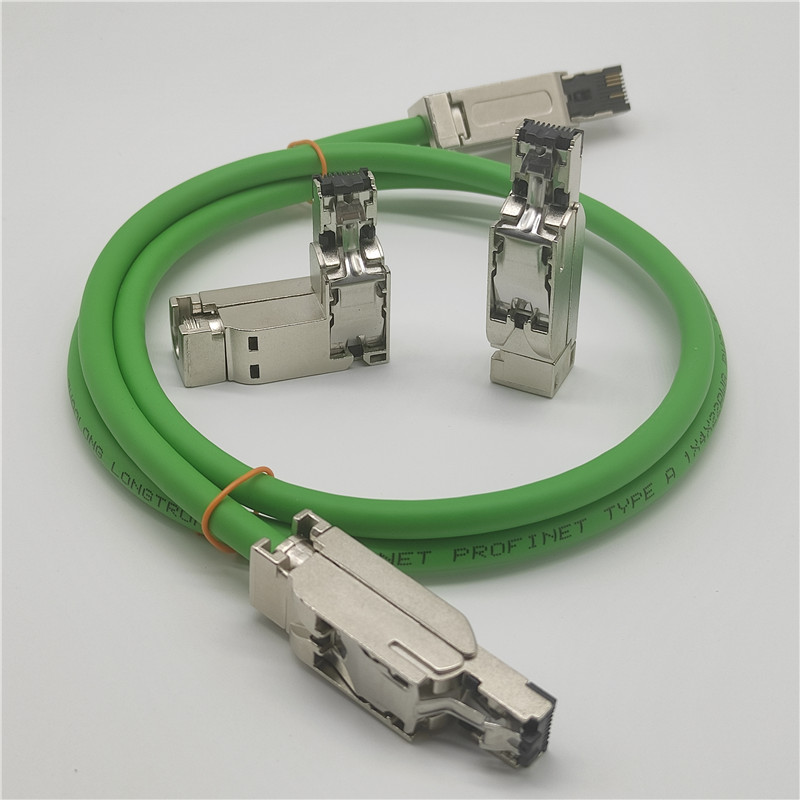

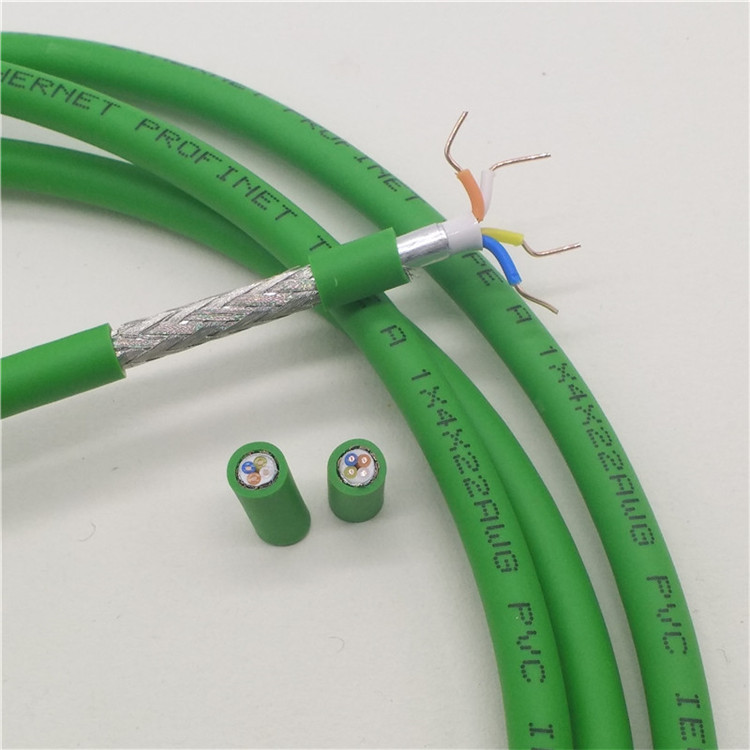

 Industrial Ethernet cable  PROFINET  TYPE A 4X22AWG/1 0.64mm
 ZHAOLONG□LONGTRONIC®□ETHERNET□PROFINET□TYPE□A□4x22AWG□PVC□□□□
E324007□ □AWM□21912□80℃□600V□FT2
产品应用
PROFINET协议,用于广泛的工业以太网场合应用,如机器,设备,仪器和控制柜等的布线,性能符合CAT5e.适用于固定应用。可适用于 EtherCAT 和 EtherNet/IP Profinet等工业以太网通讯协议应用
——温度范围
固定应用:
PVC:-40℃~80℃
——测试电压
2000V/min(AC)
 ——特性阻抗
100±15Ω
——绝缘电阻
≥5GΩkm
——导体直流电阻(20℃)
≤60Ω/km
——弯曲半径
固定应用:
10D(D=电缆直径)

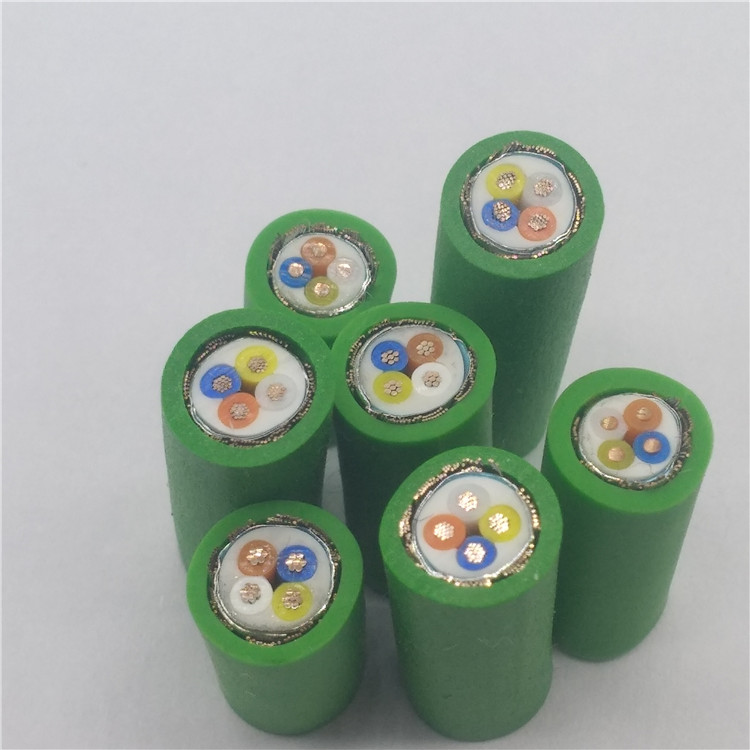

电缆结构
导体:实心裸铜导体 22awg/1 铜丝近似直径:0.64mm  截面积0.34mm²
绝缘:PE
颜色:白色,黄色,蓝色,橙色 四芯星绞结构
内护套:PVC
屏蔽:铝箔屏蔽加镀锡铜编织
外护套:PVC
外护套颜色:绿色(近似RAL6018)
近似外径:6.5mm
订货号:ZL5201016
profinet网线cat5

工业以太网通讯屏蔽柔性总线电缆网线
Industrial EtherNet Cable PorfiNet Type B 1X4X22AWG/7
 ZHAOLONG□LONGTRONIC®□ETHERNET□PROFINET□TYPE□B□4x22AWG□PVC□□□□
E324007□ □AWM□21912□80℃□600V□FT2
产品应用
PROFINET协议,用于广泛的工业以太网场合应用,如机器,设备,仪器和控制柜等的布线,性能符合CAT5e.适用于固定应用或者偶尔移动应用。可适用于 EtherCAT 和 EtherNet/IP ProfiNet等工业以太网通讯协议应用
——温度范围
固定应用:
PVC:-40℃~80℃
偶尔移动:
PVC:-20℃~60℃
——测试电压
2000V/min(AC)
 ——特性阻抗
100±15Ω
——绝缘电阻
≥5GΩkm
——导体直流电阻(20℃)
≤60Ω/km
——弯曲半径
固定应用:
8D(D=电缆直径)
偶尔移动:
15D(D=电缆直径)

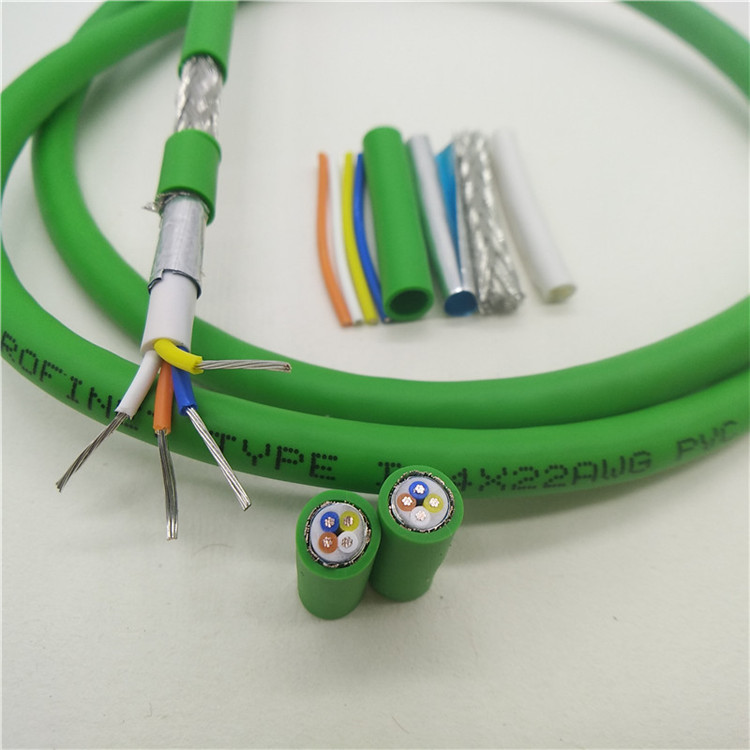

电缆结构
导体:镀锡铜导体 4*22awg/7 截面积0.34mm² (7/0.25镀锡铜丝)
绝缘:PE
颜色:白色,黄色,蓝色,橘色 四芯星绞结构
内护套:PVC
屏蔽:铝箔屏蔽加镀锡铜编织
颜色:绿色(近似RAL6018)
外护套:PVC
近似外径:6.5mm
订货号:ZL5201024

profinet网线cat5


高柔性拖链工业以太网通讯总线电缆屏蔽网线

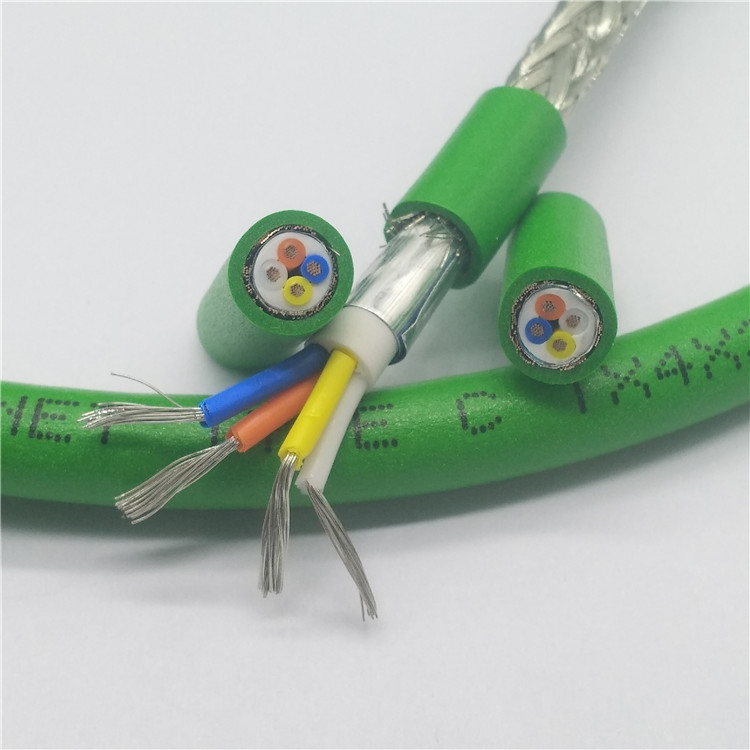

INDUSTRIAL ETHERNET CABLE PROFINET  TYPE C 4X22AWG/19  PUR
ZHAOLONG□LONGTRONIC®□ETHERNET□PROFINET□TYPE□C□4X22AWG□PUR□OIL□RES□
SUN□RES□IEC60332-1
产品应用
PROFINET协议,用于广泛的工业以太网场合应用,如机器,设备,仪器和控制柜等的布线,性能符合CAT5e.适用于拖链应用,或频繁移动。运动控制场合, 可适用于 EtherCAT 和 EtherNet/IP 应用
——温度范围
固定应用:
PUR:-40℃~80℃
移动应用:
PUR:-20℃~70℃
——测试电压
2000V/min(AC)
 ——特性阻抗
100±15Ω
——导体直流电阻(20℃)
≤60Ω/km
电缆结构
导体:绞合镀锡铜导体 22awg/19 截面积0.34mm²
绝缘:PE
颜色:白色,黄色,蓝色,橘 色
内护套: LSZH
屏蔽:铝箔包裹加镀锡铜编织
外护套: PUR
颜色:绿色(近似RAL6018)
近似外径:6.5mm
订货号:ZL5201006



profinet网线cat5


profinet接头 profinet总线接头profinet水晶头工业水晶头4芯RJ45接头profinet RJ45接头profinet工业水晶头4芯profinet接头
PN接头PN rj45接头


profinet插头-ethercat4芯网线网络接插头 profinet水晶头 profinet4芯插头 profinet网络插头 profinet接头 profinet网络接头 profinet网络接头 ethercat接头 etherat插头 ethercat网络接头 ethercat四芯接头 ethercat四芯插头 profinet接头 profinet总线接头profinet水晶头工业水晶头4芯RJ45接头profinet RJ45接头profinet工业水晶头4芯profinet接头 PN接头PN rj45接头 PN插头 PNET插头 PNET接头 PNET4芯接头 PNET4芯插头 PNET网络接头 PNET网络插头、

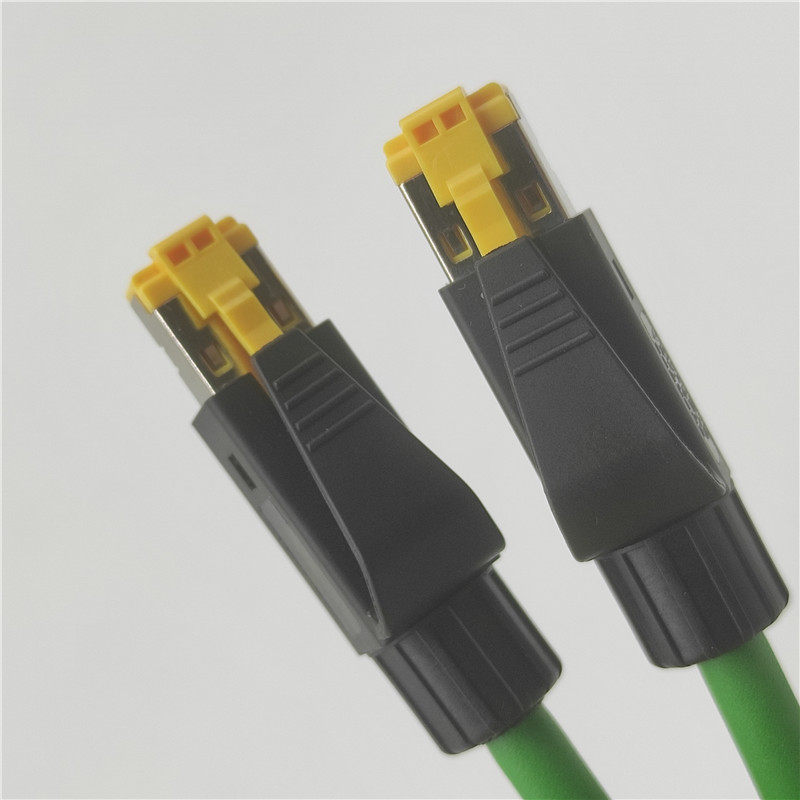

工业Profinet 4芯 RJ45连接器 接插头
订货号:D1903526
