SPE单对以太网电缆
来源:SPE单对以太网电缆 | 作者:SPE单对以太网电缆 | 发布时间: 61天前 | 174 次浏览 | 分享到:
SPE单对以太网电缆 Single Pair Ethernet (SPE)
SPE单对以太网电缆 Single Pair Ethernet cable (SPE)
SPE单对工业以太网电缆

单对以太网,用于广泛的工业自动化场合,智能楼宇及车载系统,具有小型化高速率的特点

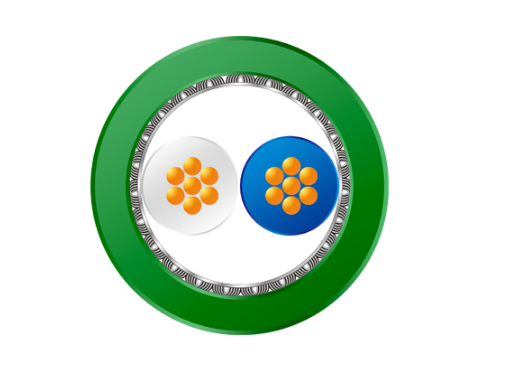

电缆结构
导体:绞合铜导体
绝缘:特殊材质
屏蔽:铝箔包裹加镀锡铜编织
护套:见附表 颜色:黑色
特点:
高速率,支持40米1Gbps和15米10Gbps的数据传输
远的传输距离,支持1000米10Mbps的数据传输
支持数据线供电(PoDL)功能 ,可支持约50w
单对电缆的设计,拥有小的外径和弯曲半径
 搭配专用的SPE连接器,具有小型化,高密度,快速安装的优势 具有抗外部电磁干扰能力

 技术参数
 —温度范围 见附表
—特性阻抗:100Ω
—导体直流电阻(20℃):
 Conductor DC resistance@20℃:
 26AWG≤150Ω/km
 22AWG≤55.4Ω/km
18WG≤21.8Ω/km

SPE 连接器
    国际电工委员会(IEC)为已经发布两款连接器标准分别是IEC 63171-1和IEC 63171-6。IEC 63171-1连接器主要应用于楼宇自动化环境,而IEC 63171-6 主要应用于工业环境,满足IP 20或者IP 67的防护等级。此外,首个M12和M8规格的IP 65/67连接器也将于今年推出。与此同时,IEC 63171-2和IEC 63171-5两个连接器标准也即将发布。

SPE 线缆
    IEC 61156标准将SPE线缆按以下三类标准定义:分别是安装类型,传输最大长度和数据传输速率。IEC 61156-11(固定应用)和IEC 61156-12(柔性应用)的标准为在40米的传输距离中达到1 Gbit/s的传输速率,并且线缆的最高带宽为600 MHz. 对于更长的传输距离的IEC 61156-13(固定应用)和 IEC 61156-14(柔性应用)标准,目前正在拟定中。

    此外,SPE-PoDL线缆在传输过程中的功率为50W,线缆可分为22 AWG和26 AWG。22 AWG线缆的特点是通过PoDL传输高功率,具有良好的衰减。相反,26 AWG线缆具有直径细,轻便的优点。除了标准化的线缆类型,IEC目前正在开发针对各种物理机械性能(例如:扭力,拖链或机器人应用等)的特殊版本。从而使终端提供商有更多,更合适的选择。

提供不同传输速率的SPE线缆包括26 AWG,22 AWG和18 AWG基本类型,如IEEE 802.3bw,IEEE 802.3bp,IEEE 802.3cg。SPE线缆可以在满足以上标准传输速率的同时,也正在开发满足各种物理机械性的SPE线缆,以应对各种复杂的工业应用环境要求,如抗电磁干扰、耐油、耐高低温、耐磨损、耐弯曲、耐拖链、耐扭转等。
