工业现场总线通讯电缆
BUS CABLE DeviceNetFD PUR专用电缆5芯电缆(2根信号线,2根电源线,1根屏蔽线)产品应用
DeviceNet总线系统,用于工业设备的连接。它是一种网络连接方案,有着开放的网络标准。
一对线传输数据,一对线供电。适用于高柔性应用,拖链系统,机器人运动系统。
——温度范围
固定应用:
PVC/PUR:-40℃~80℃
移动应用:
PVC:-5℃~60℃
PUR: -20℃~70℃

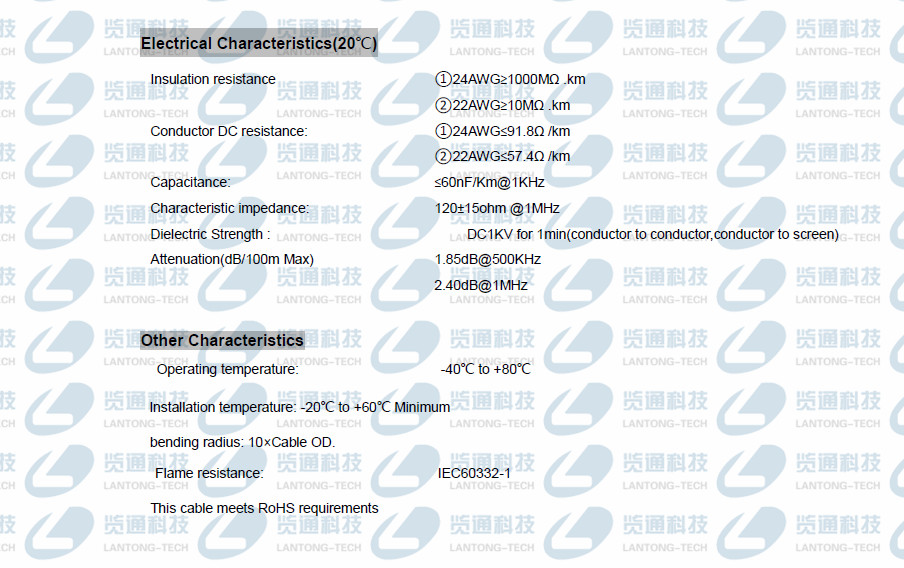

——测试电压
1500V/min(AC)
——特性阻抗
120±15Ω@1KHz
——额定电压
300V
——弯曲半径
固定应用:
10D(D=电缆直径)
移动应用:
15D(D=电缆直径)

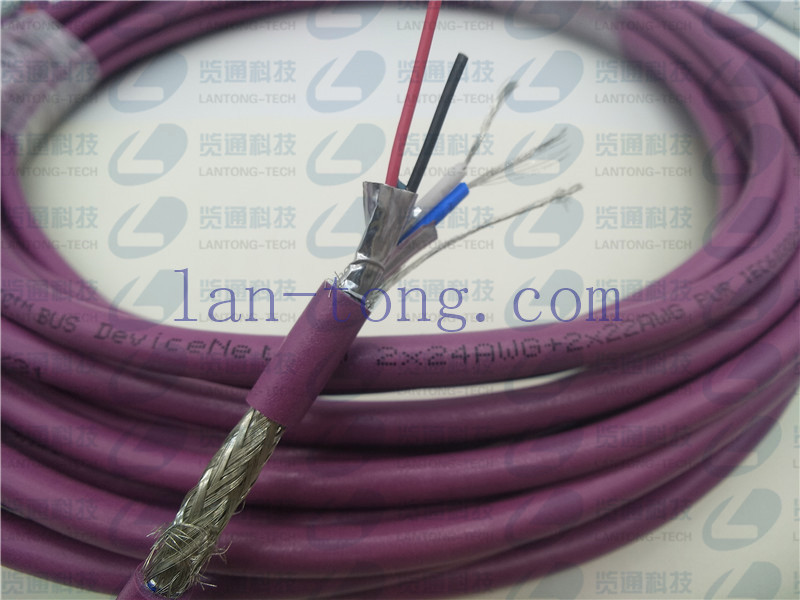

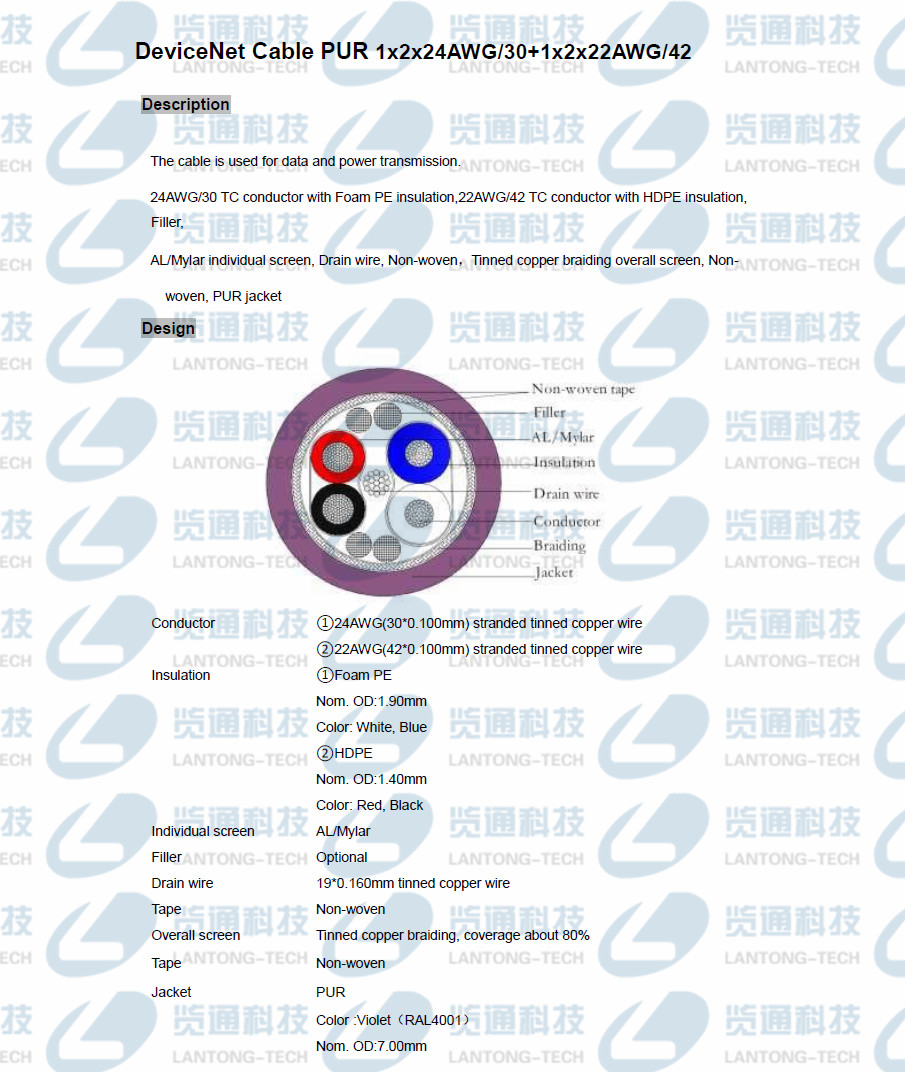

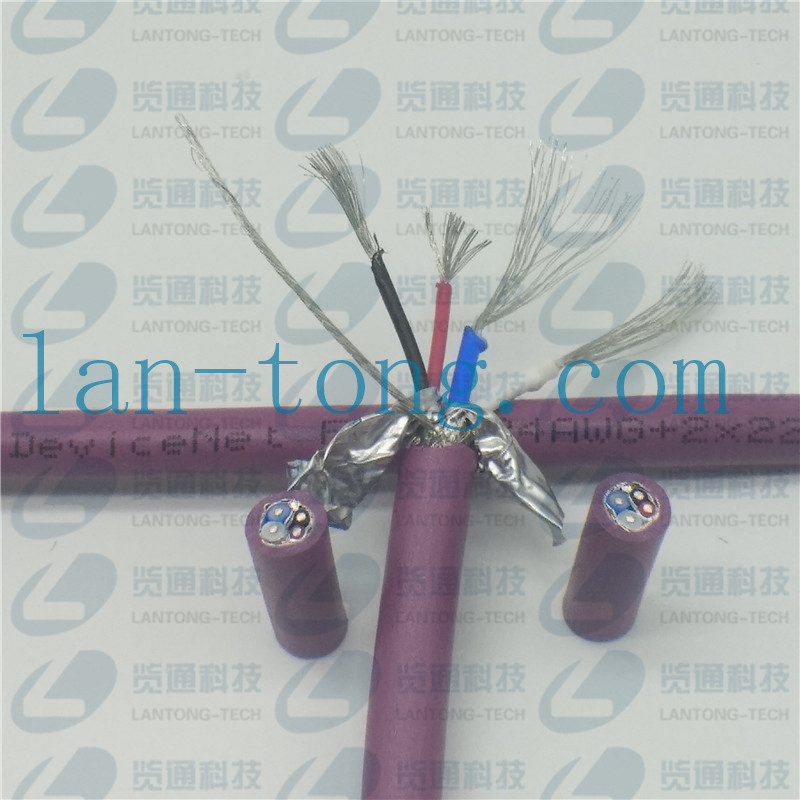

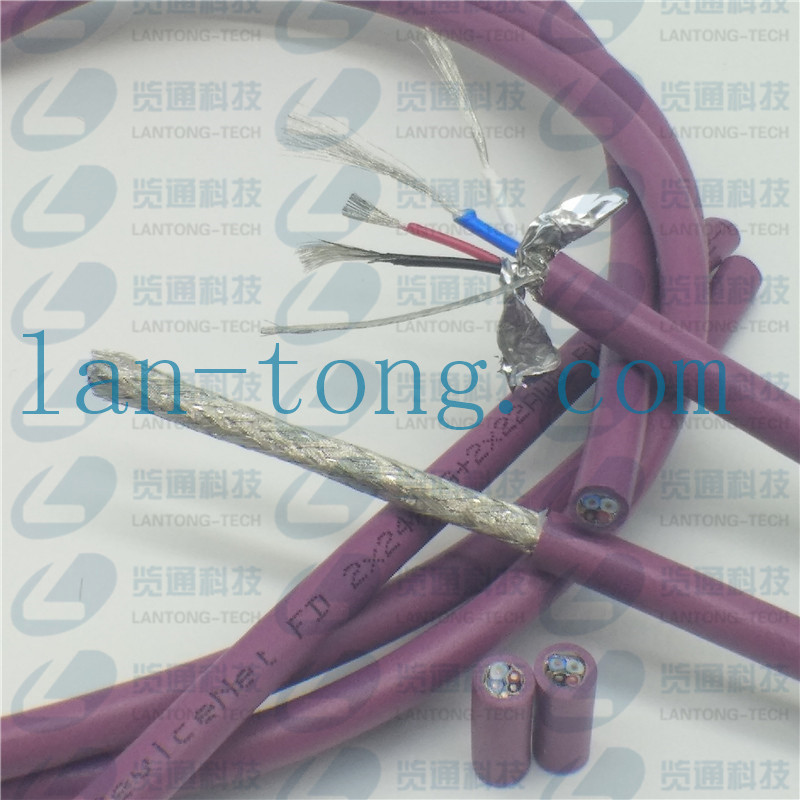

电缆结构
导体:精细绞合镀锡铜铜导体
绝缘:发泡PE(24AWG/18AWG)特性阻抗120ohm,PE(22AWG/15AWG/16AWG)
颜色:白,蓝(24AWG/18AWG)特性阻抗120ohm,红,黑(22AWG/15AWG/16AWG)
屏蔽:线对屏蔽,镀锡铜总编织
颜色:紫色,灰色 黑色 蓝色
