EtherCAT POE网线
EtherCAT POE网线
以太网电缆
ETHERNET EtherCAT PoE
产品应用
广泛的工业以太网场合应用,如机器,设备,仪器和控制柜等的布线,数据线和动力线集成在一根电缆中。
——温度范围
固定应用:
PUR:-40℃~80℃
移动应用:
PUR:-5℃~70℃
——测试电压
2000V/min(AC)
——特性阻抗
100±15Ω
——额定电压
22AWG/24AWG≤48V DC
0.75平方毫米≤90V DC
1.5平方毫米≤850V DC
——弯曲半径
固定应用:8D(D=电缆直径)
柔性应用:15D(D=电缆直径)

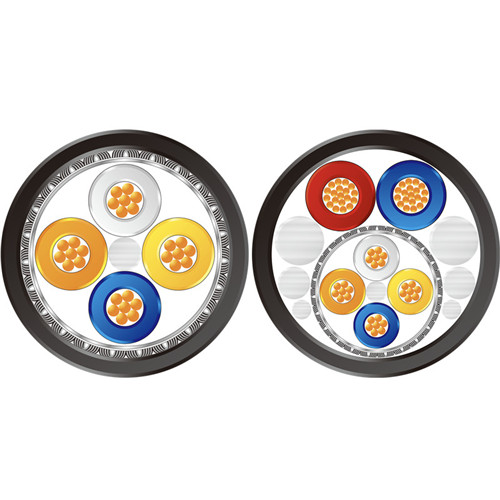

电缆结构
导体:绞合铜导体
绝缘:PE(22AWG/24AWG),PVC(0.75,1.5)
颜色:黑
屏蔽:4芯线铝箔包裹加镀锡铜编织
护套:PUR
产品规格 |
护套 |
外径 |
EtherCAT PoE 1X4X24AWG |
PUR |
5.2 |
EtherCAT PoE 1X4X22AWG |
PUR |
6.5 |
EtherCAT PoE 1X4X22AWG+2X0.75 |
PUR |
9.0 |
EtherCAT PoE 1X4X22AWG+3X1.5 |
PUR |
10 |
EtherCAT PoE 1X4X22AWG+5X1.5 |
PUR |
11 |
